Блок питания

Переход на канал в Телеграме

Что такое блок питания

Блок питания — это какой-либо узел радиоэлектронного устройства, который обеспечивает необходимым питанием какое-либо устройство. Все вы знаете, что для работы радиоэлектронных устройств нужно питание, которые они получают извне. То есть все радиоэлектронные устройства так или иначе потребляют электрический ток. Каждому радиоэлектронному устройству требуется конкретное напряжение и мощность, поэтому, блоки питания «заточены» именно под конкретное устройство. Именно поэтому встречается огромное множество различных блоков питания и для каждого устройства оно свое.

Характеристики блока питания

Итак, каждый отдельный блок питания обладает своими характеристиками и параметрами. Ниже перечислим их основные параметры.

Тип выходного напряжения

В основном радиоэлектронные устройства питаются переменным и постоянным током. Поэтому, блоки питания могут выдавать переменное или постоянное напряжение. В большинстве случаев используется именно постоянное напряжение.

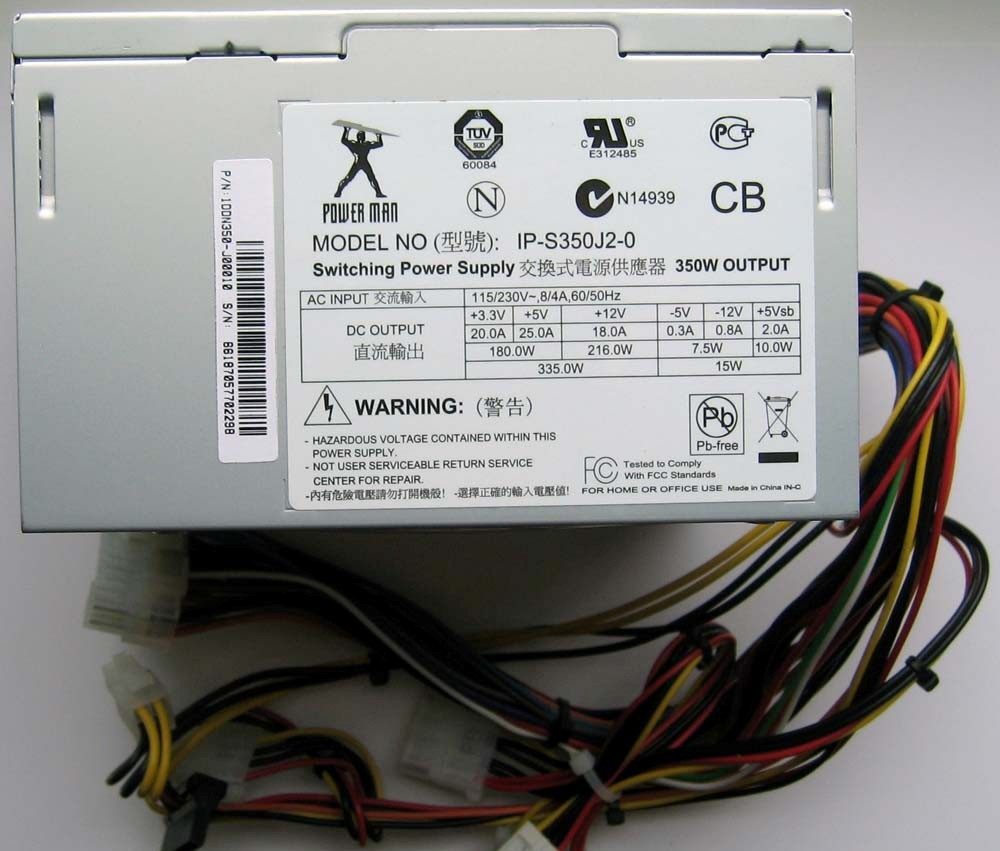

К блокам питания с постоянным выходным напряжением можно отнести компьютерные блоки питания

Блок питания

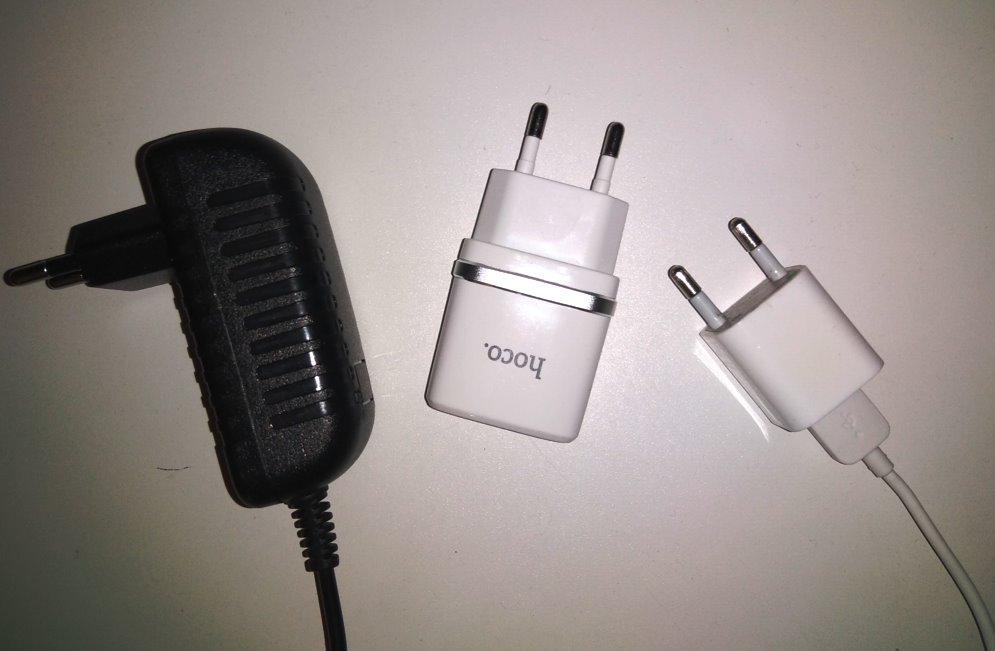

а также различные зарядные устройства для ваших гаджетов.

блок питания постоянного тока

К блокам питания с переменным напряжением можно отнести трансформаторы

однофазный трансформатор

А также инверторы. Инверторы — это устройства, которые из постоянного напряжения делают переменное напряжение.

Выходное напряжение

Блок питания выдает какое-либо определенное напряжение, которое требуется для какого-либо конкретного устройства. Поэтому, самый главный параметр — это напряжение в Вольтах, которое выдает блок питания.

Например, для зарядки наших смартфонов требуется блок питания с постоянным напряжение в 5 Вольт, а для того, чтобы горела автомобильная лампочка, нам потребуется блок питания с напряжением в 12 Вольт.

Выходная мощность

Каждый блок питания наряду с выходным напряжением также должен уметь выдавать в нагрузку и требуемую силу тока. Хочу напомнить, что мощность постоянного тока рассчитывается по формуле P=IU, где P — это мощность, I — сила тока, U — напряжение. Следовательно, мощный блок питания должен уметь выдавать и большую силу тока, если от этого потребует нагрузка. Рассчитать максимальную силу тока, которую способен выдавать такой блок в нагрузку, вы можете по формуле I=P/U. Но чаще всего силу тока пишут также на самой этикетке блока питания.

Те, кто занимается компьютерами, знают, что на самом компьютерном блоке питания на этикетке написана мощность, которую может выдать блок питания. Поэтому, геймеры берут очень мощный блок питания, так как железо мощного компьютера потребляет очень много электрической энергии.

Трансформаторный блок питания

Трансформаторный блок питания уже почти не используется в современной электронике, так как состоит из громоздкого трансформатора, что делает такой блок питания тяжелым и крупногабаритным. Схема трансформаторного блока питания до боли простая.

трансформаторный блок питания

На такой схеме в давние времена собирались почти все блоки питания во всем мире. Такая схема отличалась своей надежностью и неприхотливостью. Здесь мы видим трансформатор, диодный мост и конденсатор. Как работает эта схема, я писал еще в этой статье.

На базе этой схемы можно собрать себе самый простой блок питания с регулировкой от 1,2 Вольта и до 37 Вольт и с выходной силой тока до 1,5 Ампер. Его я описывал еще в этой статье.

блок питания схема
схема самого простого блока питания



У меня он до сих пор лежит на рабочем столе и служит верой и правдой

трансформаторный блок питания

Также этот же самый принцип я применил при сборке самого простого зарядного устройства для автомобиля. Подробнее можете ознакомиться по этой ссылке.

схема зарядного устройства для автомобиля
самая простая схема зарядного устройства для авто

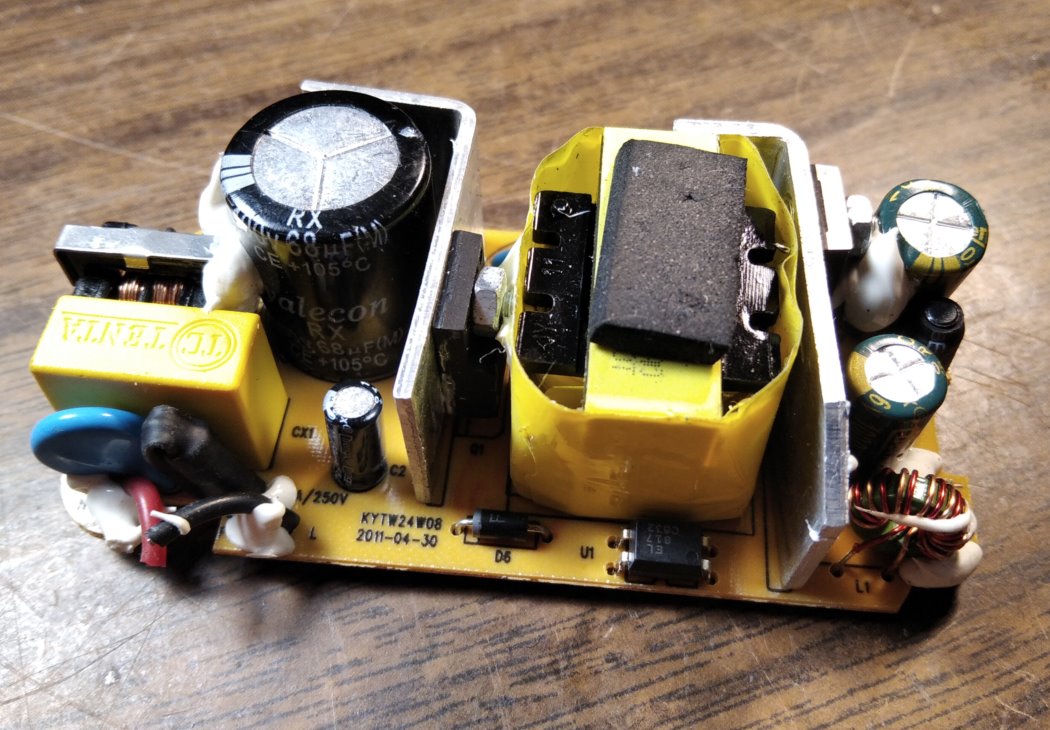

Импульсный блок питания

Импульсный блок питания строится намного сложнее, но зато обладает также своими плюсами. Это меньшие массо-габаритные свойства, по сравнению с трансформаторным блоком питания. Но здесь также  есть и свои минусы. Это большее количество радиоэлементов, по сравнению с трансформаторным блоком питания, а также могут быть шумы на выходе. Поэтому, качественные акустические системы и усилители питаются на трансформаторном блоке питания. Да, там есть некоторые пульсации, но их намного проще отфильтровать, чем высокочастотные шумы импульсного блока питания.

Хотя в импульсном блоке питания и имеются трансформаторы, но они здесь рассчитаны на высокую частоту, что делает их небольшими и недорогими.

импульсный блок питания

Лабораторный блок питания

Лабораторный блок питания — это такое устройство, которые может выдавать значение напряжение в каком-либо диапазоне, который установит пользователь.

Мой лабораторник выглядит вот так.

лабораторный блок питания

Итак подробнее, обратите внимание на обозначение в правом верхнем углу.  Там написано PS-1502DD. Как же расшифровать данную запись?

Описание лабораторного блока питания

PS — Power supply  — что с английского означает «блок питания».

1502 — характеристики  данного блока. Первые две цифры показывают максимальное напряжение которое может выдать этот блок, в нашем случае 15 вольт, а последние две цифры, это  максимальная сила тока, которую может выдать в нагрузку этот блок, то есть 2 ампера. Под нагрузкой понимается либо лампочка, либо резистор, либо любое другое устройство, потребляющее электрическую энергию.

DD  — цифровая индикация как для тока, так и для напряжения (ну те, два окошечка на блоке, на котором он показывает значения напряжения и тока).

Включение блока производится кнопкой «POWER». Справа окошко индикации напряжения. Там я выставил 8,5 вольт, а слева окошко индикации силы тока.

лабораторный блок питания

Крутилки слева направо:

  • токовая крутилка, задает пиковый ток. Если нагрузка будет «жрать» ток больше чем задано с помощью крутилки, то блок питания уйдет «в защиту», то есть он просто-напросто перестанет выдавать вам напряжение  и ток, пока вы его не перезагрузите.
  • выбор напряжения, либо она задает напряжение сразу, либо напряжение можно  менять от 0-15 Вольт.
  • «нежное» изменение напряжения (работает  только тогда, когда мы выбрали диапазон предыдущей крутилки от 0-15 Вольт)
  • «грубое» изменения напряжения (работает  только тогда, когда мы выбрали диапазон предыдущей крутилки от 0-15 Вольт)

Как применять в работе

Продемонстрируем работу блока питания на вентиляторе от компьютера. Вентилятор  — это разновидность нагрузки, наряду с лампочками и резисторами. Как мы видим, на нем написано DC 12V  0,18А. Это значит, что для питания вентилятора нам требуется 12 Вольт. Пишут, что ток потребления этого вентилятора 0,18А или говоря русским языком, 180 миллиампер. Так ли это? А давайте проверим!

вентилятор от компьютера

Выставляем  12 Вольт и цепляемся к вентилятору.  Красный —  плюс, черный  — минус.

нагрузка на лабораторный блок питания

И он у нас начинает вращаться. Смотрим на показания. Ну да! Все сходится! Вентилятор у нас потребляет ровнехонько 180 миллиампер!

Блок питания

Хотелось бы отметить, что некоторые электронщики сами делают блоки питания для собственных нужд. Например, вот схемка простого блока  питания, собранного лично мной.

Где купить лабораторный блок питания

Также вы всегда можете приобрести сразу готовый на Алиэкпрессе 30 Вольт 5 Ампер, что вполне хватит начинающему и среднему электронщику.  Очень приятные отзывы вот у такого.

купить лабораторный блок питания

Вот на него ссылка.

Также я находил очень неплохой по этой ссылке:

импульсный лабораторный блок питания

Выдает также 30 Вольт 5 Ампер.

В наших магазинах я встречал такие блоки с ценником только более 5000 руб.
