Солнечная батарея (панель)

Солнечная батарея  или солнечная панель — это самый доступный способ получать энергию от солнца.

Типы солнечных ячеек

В основном в солнечной промышленной энергетике выделяют два типа ячеек — это поликристаллические ячейки, а также монокристаллические ячейки.

Про плюсы и минусы моно- и поликристаллических панелей можете прочитать. Одно скажу точно, солнечная батарея из монокристалла лучше по всем характеристикам, хотя и дороже по цене.

Советуем почитать про мощность электрического тока.

Что такое солнечная батарея

Солнечная батарея представляет из себя множество солнечных ячеек, которые соединены в определенной последовательности. Они могут быть соединены последовательно, параллельно, или даже последовательно-параллельно.

Вот так выглядит солнечная панель на 100 Вт

Вид панели с обратной стороны

Сзади на этикетке параметры этой панели:

Основные параметры солнечной батареи

Максимальная мощность (Maximum power)

Этот параметр солнечной панели показывает, какую максимальную мощность может выдать такая панель в солнечный день, при условии, что солнце будет в зените и панель будет полностью освещаться солнечными лучами.

Максимальное напряжение при нагрузке (Maximum power voltage)

Максимальное значение напряжение при условии, что панель выдает в нагрузку максимальную мощность. То есть этот параметр также учитывает, что панель должна быть под солнцем в зените в яркий солнечный день.

Максимальный ток, который может выдать солнечная панель в нагрузку (Maximum Power Current)

Этот параметр показывает, какой максимальную силу тока может выдать панель в нагрузку.

Напряжение в холостом режиме (Open Circuit Voltage)

Это напряжение на клеммах солнечной панели в яркий солнечный день, при условии, что к клеммах не подсоединяется никакая нагрузка.

Ток короткого замыкания ( Short Circuit Current)

Это сила тока, которая будет течь в цепи солнечной панели, если ее клеммы соединить между собой, при условии, что панель находится под солнцем.

Ну а далее различные массо-габаритные характеристики. Также в сопроводительном листе были указаны такие параметры, как КПД солнечного модуля = 15,2%, закаленное матовое стекло толщиной в 3,2 мм, а также рабочий диапазон температур от -40 и до +80 градусов по Цельсию. По заявлению производителя, такая панель выдерживает град размером в горох и срок ее службы составляет 15-20 лет. Ну что же, поживем увидим.

Солнечная батарея в ясный день

Итак, в нашей статье мы будем ставить опыты с солнечной панелью на 100 Вт  и посмотрим, целесообразно ли ее было покупать. Так как я живу в Удмуртии, это получается 57 градусов северной широты. Лето теплое солнечное, зима умеренно-холодная.

Приятный солнечный денек 10 июня. На небе ни тучки, солнце в зените.

Направляю панель на солнышко и смотрю напряжение на клеммах в холостом режиме.

23,1 Вольта халявы)

А теперь смотрим ток короткого замыкания. Для этого ставим мультиметр в режим измерения силы тока и соединяем выводы солнечной панели.

Все прям почти как по описанию).

Берем галогенную автомобильную лампу и цепляем к панели

Горит так, что даже глаза слепит.

Давайте замеряем напряжение на клеммах панели с нагрузкой-лампочкой.

Смотрим силу тока, которую кушает наша автомобильная лампочка:

Давайте посчитаем, какую мощность кушает лампочка от панельки. Вспоминаем, что мощность — это произведение силы тока на напряжение. То есть получаем P=IU=5,45 x 16,2 = 88,3 Ватта. Как видите, панелька в легкую питает нагрузку, которая кушает 88,3 Ватта при напряжении в 16,2 Вольта. Честно говоря, более чем 14,4 Вольт подавать на лампочку не стоило бы, так как она автомобильная. Но вроде осталась жива.

Солнечная батарея в пасмурный день

Все бы хорошо, но сказка рано или поздно заканчивается. На следующий день солнышко зашло и на  небе стали появляться грозовые тучки:

Замеряем напряжение на клеммах без нагрузки:

Напряжение вроде бы есть.

Замеряем силу тока короткого замыкания:

Даже меньше Ампера…. На то она и солнечная батарея).

Что внутри солнечной батареи

Распределительная коробка имеет уровень защиты IP67, что говорит о том, что она пыленепроницаемая и водонепроницаемая:

Внутри стоят два мощных диода, скорее всего диоды Шоттки

Они нужны для того, чтобы электрический ток шел только от солнечной панели к нагрузке.

Как сделать мини-электростанцию на солнечных батареях

Сейчас с Али мне идет солнечный контроллер

Будем делать миниэлектростанцию для своей лаборатории по классической схеме:

Синяя коробочка — это и есть контроллер. Черная коробочка под ним — это инвертор, который преобразует 12 Вольт постоянного тока от аккумулятора в 220 Вольт переменного тока (в напряжение в вашей домашней розетке). Остальные части схемы вам уже известны. Эта схема полностью автономная и требует минимального обслуживания.

Стоит ли брать солнечные батареи?

Давайте посчитаем вместе. Сама 100 Ваттная панель стоит 5000 руб. Хотя, на Алибабе (отец Алиэкпресса) оптом можно затариться дешевле, хотя и по доставке еще надо будет решать вопрос:

Моя панель выдает 0,1 Киловатт. Допустим у нас солнце светит в среднем в год по 8 часов в день. Получается,  за день панель может производить энергию в количестве 0,1 х 8 = 0,8 Киловатт х часов.

Сорри читатель, типа рекламный блок: ne555 — читай.

У нас в селе Киловатт в час стоит 2,5 рублей. Стоит ли игра свеч? Я думаю, что нет. По крайней мере у меня в Удмуртии. В южных странах, где солнце «поливает» по 12 часов в день — это будет лучшим решением.

Но теперь давайте рассмотрим другой случай.

Друг почитай про сопротивление. формула реально крутая.

Ваш маленький домик находится в глуши. Хватит ли одной такой панели, чтобы поддерживать маломальский комфорт, типа освещения, питания ноутбука, телефона и ловли интернета? Вполне. Думаю, будет даже выгоднее, чем дизель-генератор. Поэтому, в данном случае солнечные батареи будут наилучшим решением.

Как соединять солнечные батареи?

Солнечная панель — это простой источник питания, как аккумулятор или батарейка. Поэтому, для них действуют все те же законы, что и для источников питания. Солнечные панели можно соединять с друг другом последовательно, параллельно или даже последовательно-параллельно. Более подробно про виды соединений источников питания читайте в этой статье.

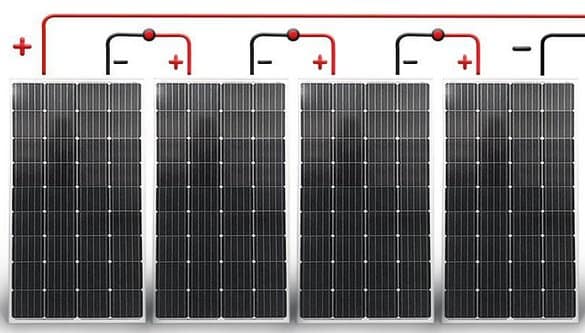

Последовательное соединение

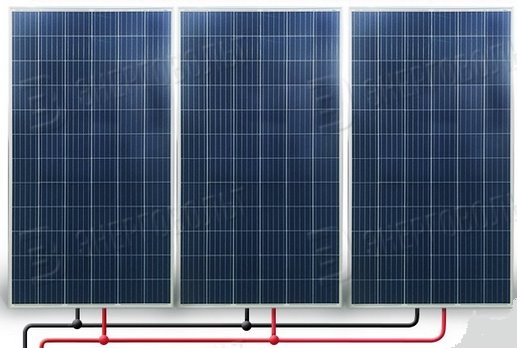

Вот так выглядит параллельное соединение солнечный панелей. В этом случае суммируется выдаваемая сила тока, а напряжение остается таким же



Параллельное соединение

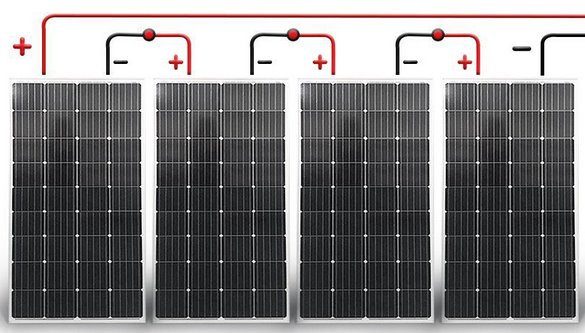

Если же вы хотите увеличить напряжение, то следует соединять панели последовательно. В этом случае у вас напряжения, получаемые с каждой солнечной панели будут суммироваться.

Последовательно-параллельное соединение

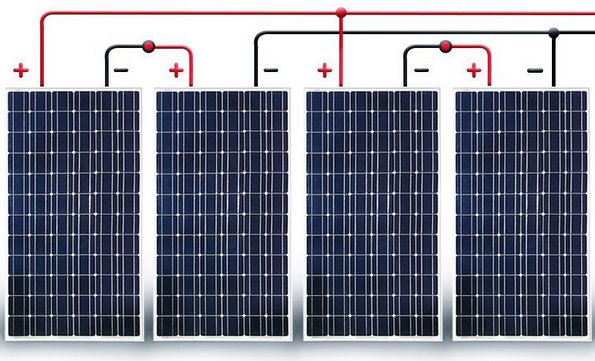

Если вы хотите увеличить и напряжение и выдаваемую силу тока, то в этом случае соединяют панели последовательно-параллельно



Заключение

Использование альтернативной энергии бывает иногда очень полезно в некоторых случаях, особенно для питания автономных устройств, типа уличного освещения, радиопередатчиков, питания различных GSM-сигнализаций в садоогороде и тд.

Ну а если кто-то сомневается в будущем солнечной энергетики, просто взгляните на эти солнечные батареи, которые вырабатывают Мегаватты энергии за день!

Так что, друзья, будущее не за горами.
