Проводник (электрический проводник)

Что такое проводник?

Проводник – это вещество или материал, которое отлично проводит электрический ток.

Как вы все знаете, любое вещество состоит из атомов. Атомы в свою очередь состоят из электронов и ядер

Проводник (электрический проводник)

Давайте для понимания рассмотрим вот такую картинку. Предположим, что пастух – это ядро, а овцы вокруг него – это электроны.

Проводник (электрический проводник)

Те овцы, которые находятся рядом с пастухом, не могут от него просто так взять и убежать, так как он присматривает за ними. Иначе останется без мяса и шерсти к осени. Но вот те овцы, которые находятся поодаль от пастуха, имеют все шансы от него убежать.

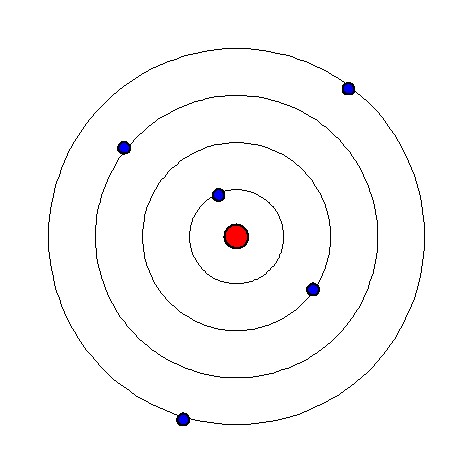

То же самое можно сказать и про атомы и электроны. Электроны, которые находятся на самой дальней орбите от ядра менее зависимы, чем те, которые расположены ближе к ядру.

строение атома

В результате, такие электроны могут “оторваться” от ядра и начать самостоятельное путешествие по веществу. Такие электроны называются свободными электронами.

свободные электроны

Чем больше свободных электронов, тем лучше проводимость вещества.

Сопротивление проводника

Удельное сопротивление

И вот мы плавно переходим к другому вопросу, что такое сопротивление проводника? Как я уже говорил выше, чем больше свободных электронов в веществе, тем лучше такое вещество проводит электрический ток. Следовательно, сопротивление проводника зависит от того, сколько свободных электронов содержит такой проводник. Поэтому, в физике есть такое понятие, как удельное сопротивление вещества.

Еще раз. Если в каком-либо веществе полно свободных электронов, то такое вещество будет хорошо проводить электрический ток. Если электронов еще меньше, то такое вещество будет плохо проводить электрический ток. А если свободных электронов почти нет, то такое вещество совсем не будет проводить ток. Поэтому, удельное сопротивление вещества показывает способность этого вещества препятствовать электрическому току, проходящему через него.

Удельное сопротивление выражается в единицах Ом × м.

Формула удельного сопротивления проводника

формула удельного сопротивления

где

ρ – это удельное сопротивление, Ом × м

R – сопротивление проводника, Ом

S – площадь поперечного сечения, м2

l – длина проводника, м

Площадь поперечного сечения проводника – это что-то типа этого:

площадь поперечного сечения проводника
площадь поперечного сечения проводника



Формула сопротивления проводника

Итак, мы теперь знаем такую физическую величину, как удельное сопротивление. Теперь мы с легкостью можем найти сопротивление проводника.

сопротивление проводника формула

где

ρ – это удельное сопротивление, Ом × м

R – сопротивление проводника, Ом

S – площадь поперечного сечения, м2

l – длина проводника, м

Длина проводника

Допустим перед нами стоит задача: у нас есть медный провод с поперечным сечением в 0,1 мм2 . Нам надо получить сопротивление проводника в 1 Ом. Какая длина проводника должна быть?

Оказывается, эта задачка решается очень просто. Достаточно вспомнить формулу выше.

сопротивление проводника формула

Отсюда получаем, что

длина проводника формула

Удельное сопротивление меди можно узнать из таблицы. Оно равняется 0,017 Ом × мм2 /м.

таблица удельных сопротивлений материалов

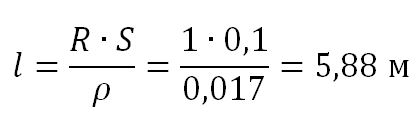

Получаем, что

решение задачи длина проводника

Проводники на печатных платах

Как вы знаете, все схемы состоят из проводов или печатных дорожек, которые соединяют различные радиоэлементы в единое целое. Например, в статье “самый простой усилитель звука“, я с помощью проводов соединял различные радиоэлементы, и у меня получилась схема, которая усиливала звуковые частоты.

Проводник (электрический проводник)

Для того, чтобы все было красиво, эстетично и занимало мало пространства, прямо на платах создают “проводки”, которые уже называются “печатными дорожками”.

Проводник (электрический проводник)

В домашних условиях все это делается с помощью технологии ЛУТ (Лазерно-Утюжная-Технология)

На другой стороне печатной платы уже располагаются радиоэлементы

Проводник (электрический проводник)

Так как радиолюбители стараются делать свои устройства как можно меньше по габаритам, то и плотность монтажа возрастает. Поэтому, в некоторых случаях радиоэлементы и печатные дорожки располагают по обе стороны платы.

Промышленные печатные платы уже делают многослойными. Они состоят из слоев, как торт из коржей:

Проводник (электрический проводник)

Бум  SMD  технологий вызвал в свою очередь нужду в многослойных печатных платах.

Сверхпроводимость

Также в природе существует и такой эффект, как сверхпроводимость. Сверхпроводимость – это когда некоторые материалы и их сплавы вообще не обладают сопротивлением. То есть их сопротивление очень и очень близко к нулю. Но, спешу вас разочаровать, в простых условиях это получить невозможно, так как это достигается только при критических температурах.

Если желаете больше узнать про материалы, которые используются в электронике и электротехнике, скачайте эту книгу.

Проводник (электрический проводник)
