Делитель напряжения

Делитель напряжения – это это цепь, состоящая из двух и более пассивных радиоэлементов, которые соединены последовательно.

Делитель напряжения на резисторах

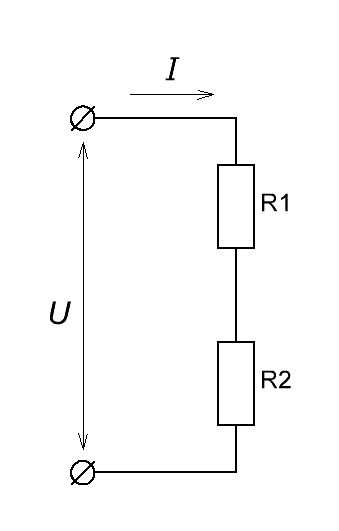

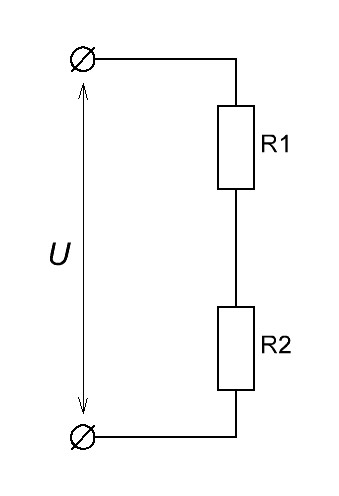

Давайте разберем самый простой делитель напряжения, состоящий из двух резисторов. Эти два резистора соединим последовательно и подадим на них напряжение. Напряжение может быть как постоянное, так и переменное.

делитель напряжения на резисторах

Подавая напряжение на эту цепь, состоящую из двух резисторов, у нас получается, что цепь становится замкнутой, и в цепи начинает течь электрический ток с какой-то определенной силой тока, которая зависит от номиналов резисторов.

цепь из двух резисторов

Итак, мы знаем, что при последовательном соединении сила тока в цепи одинакова. То есть какая сила тока протекает через резистор R1, такая же сила тока течет и через резистор R2. Как же вычислить эту силу тока? Оказывается, достаточно просто, используя закон Ома: I=U/R.

Так как наши резисторы соединены последовательно, то и их общее сопротивление будет выражаться формулой

общее сопротивление

То есть в нашем случае мы можем записать, что

Делитель напряжения

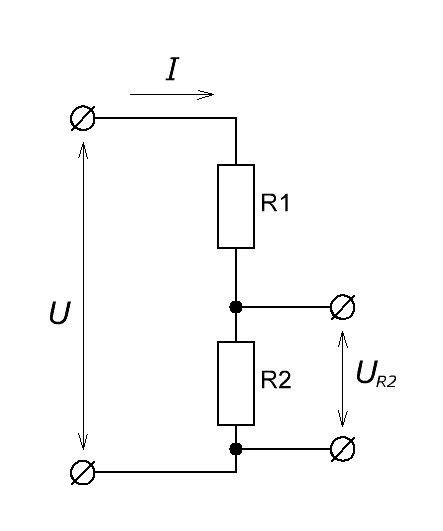

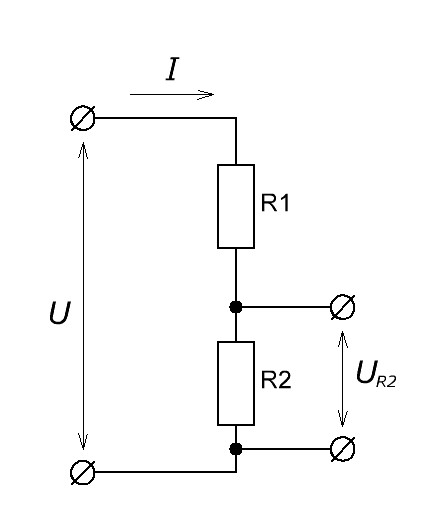

Как найти напряжение, которое падает на резисторе R2?

Делитель напряжения

Так как ток для обоих резисторов общий, то согласно закону Ома

Делитель напряжения

Подставляем вместо I формулу

Делитель напряжения

и получаем в итоге

формула делителя напряжения

Для другого резистора ситуация аналогичная. На нем падает напряжение

Делитель напряжения

Для него формула запишется

Делитель напряжения

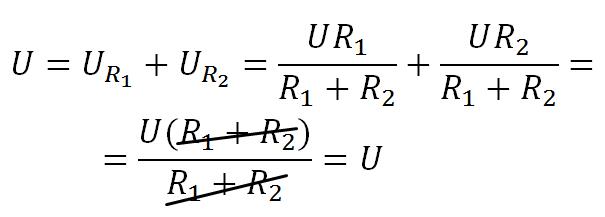

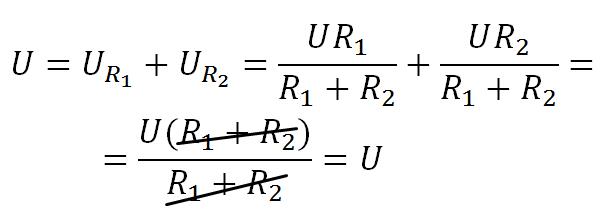

Давайте докажем, что сумма падений напряжений на резисторах равняется напряжению питания, то есть нам надо доказать, что U=UR1 +UR2 . Подставляем значения и смотрим.

Делитель напряжения

что и требовалось доказать.

Эта формула также работает и для большого количества резисторов.

делитель напряжения

На схеме выше мы видим резисторы, которые соединены последовательно. Чему будет равняться Uобщ ? Так как резисторы соединены последовательно, следовательно, на каждом резисторе падает какое-то напряжение. Сумма падений напряжения на всех резисторах будет равняться Uобщ . В нашем случае формула запишется как

формула делителя напряжения

Как работает делитель напряжения на практике

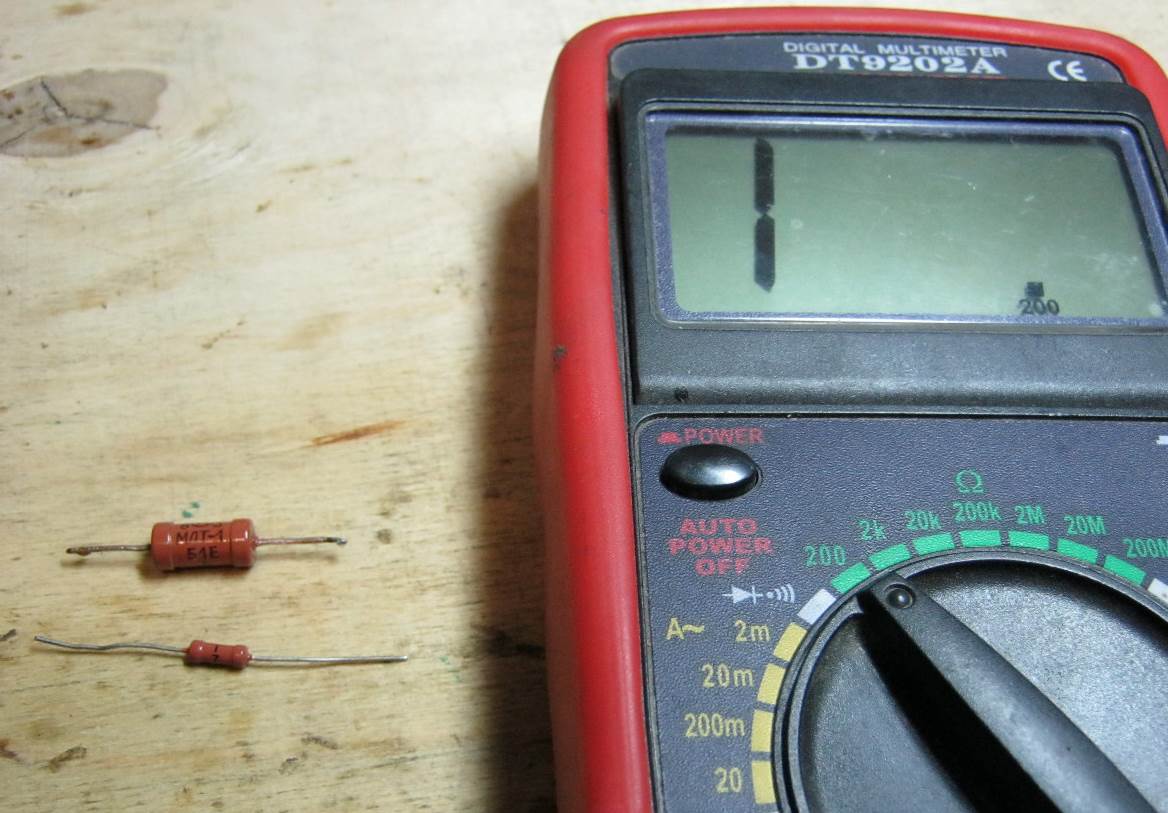

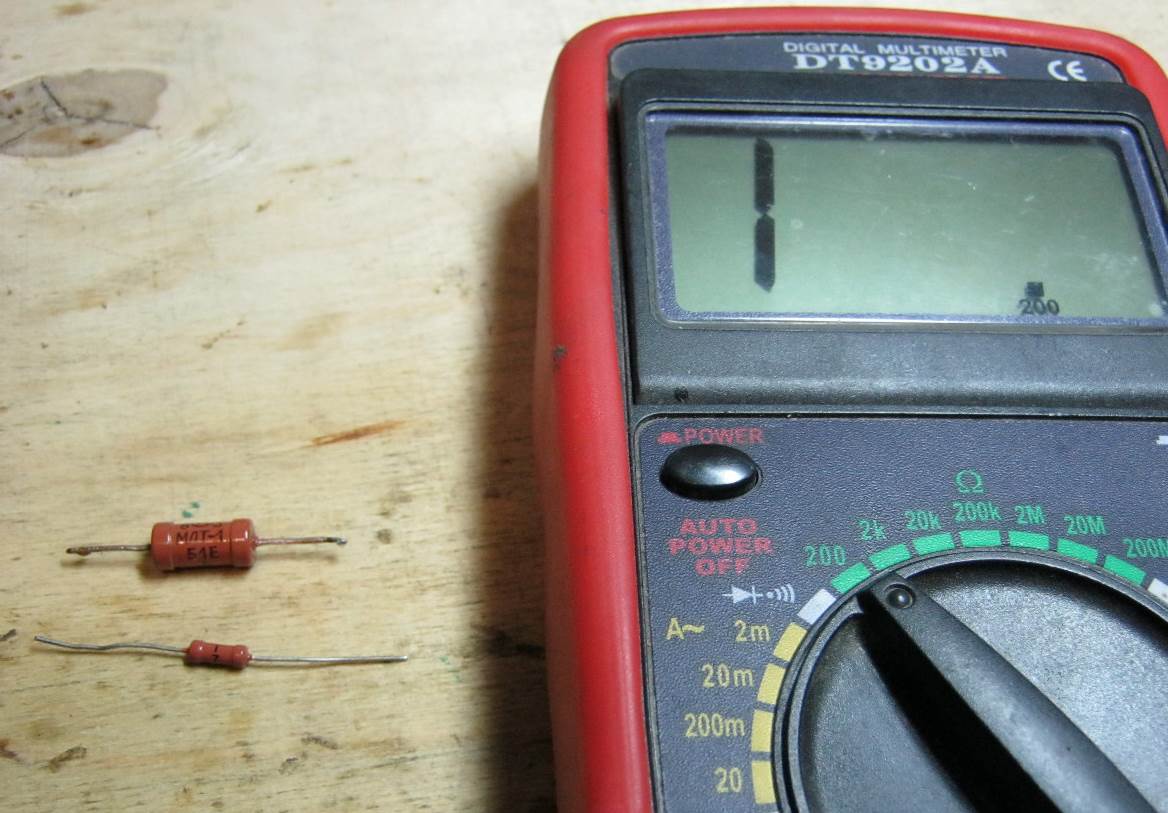

Итак у нас имеются вот такие два резистора и наш любимый мультиметр:

Делитель напряжения

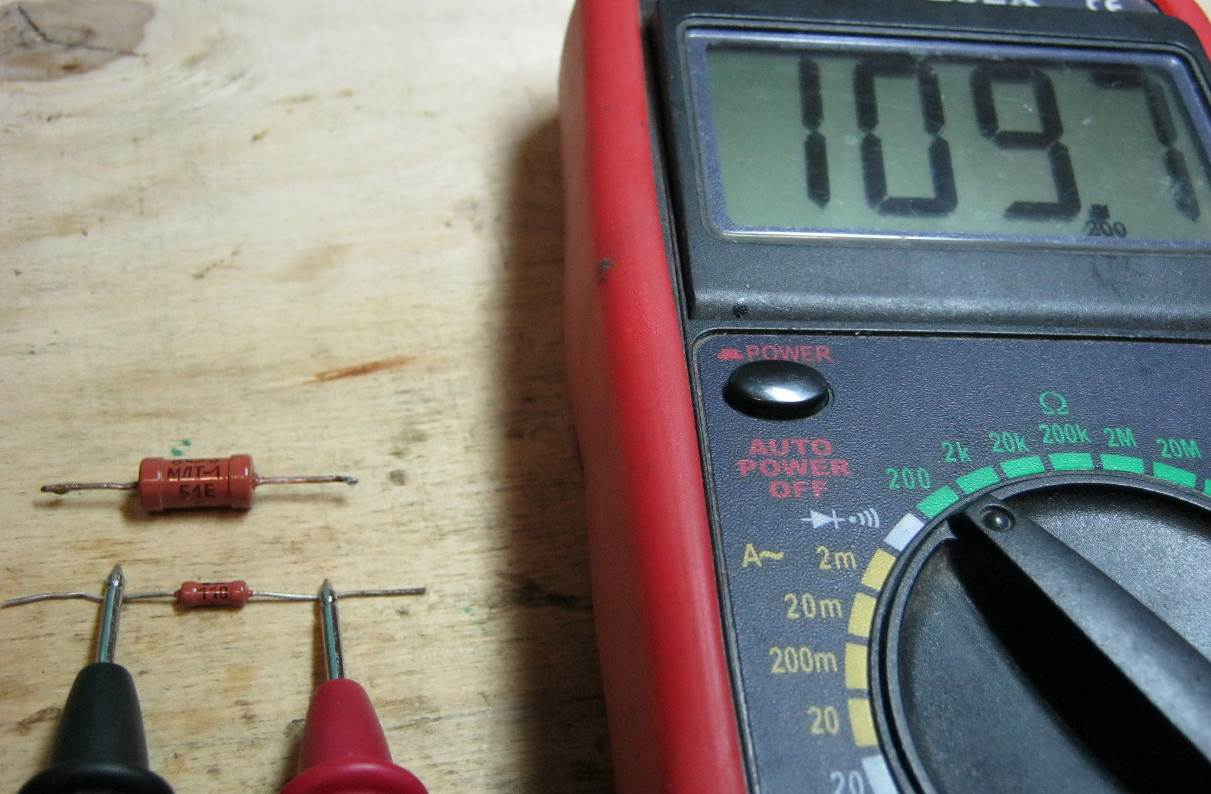

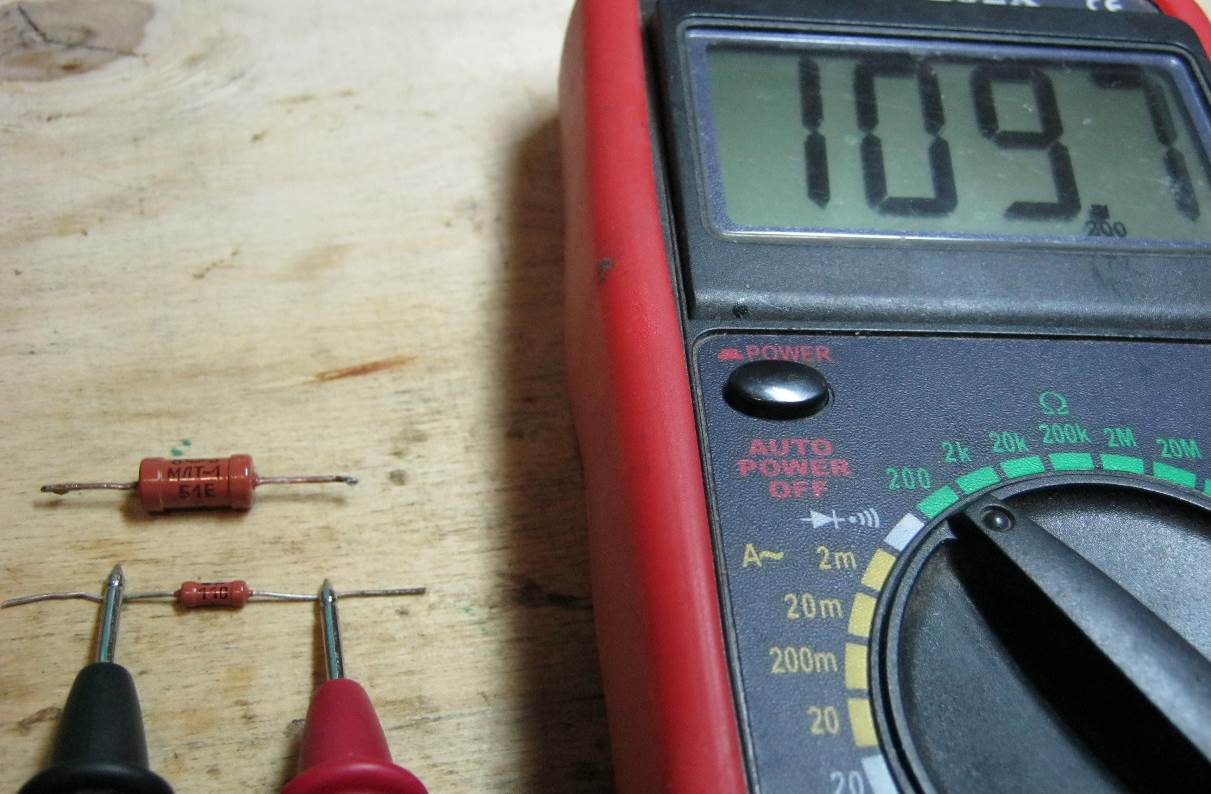

Замеряем сопротивление маленького резистора, R1=109,7 Ом.

Делитель напряжения

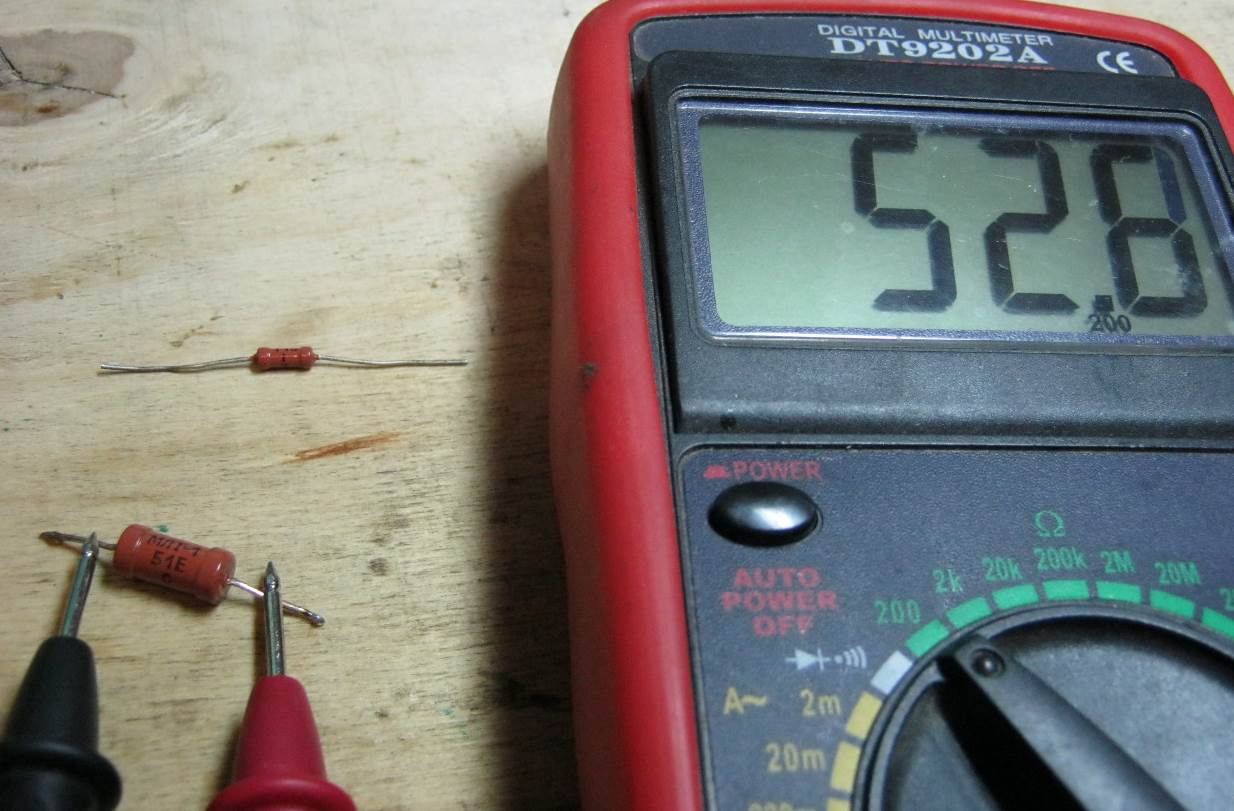

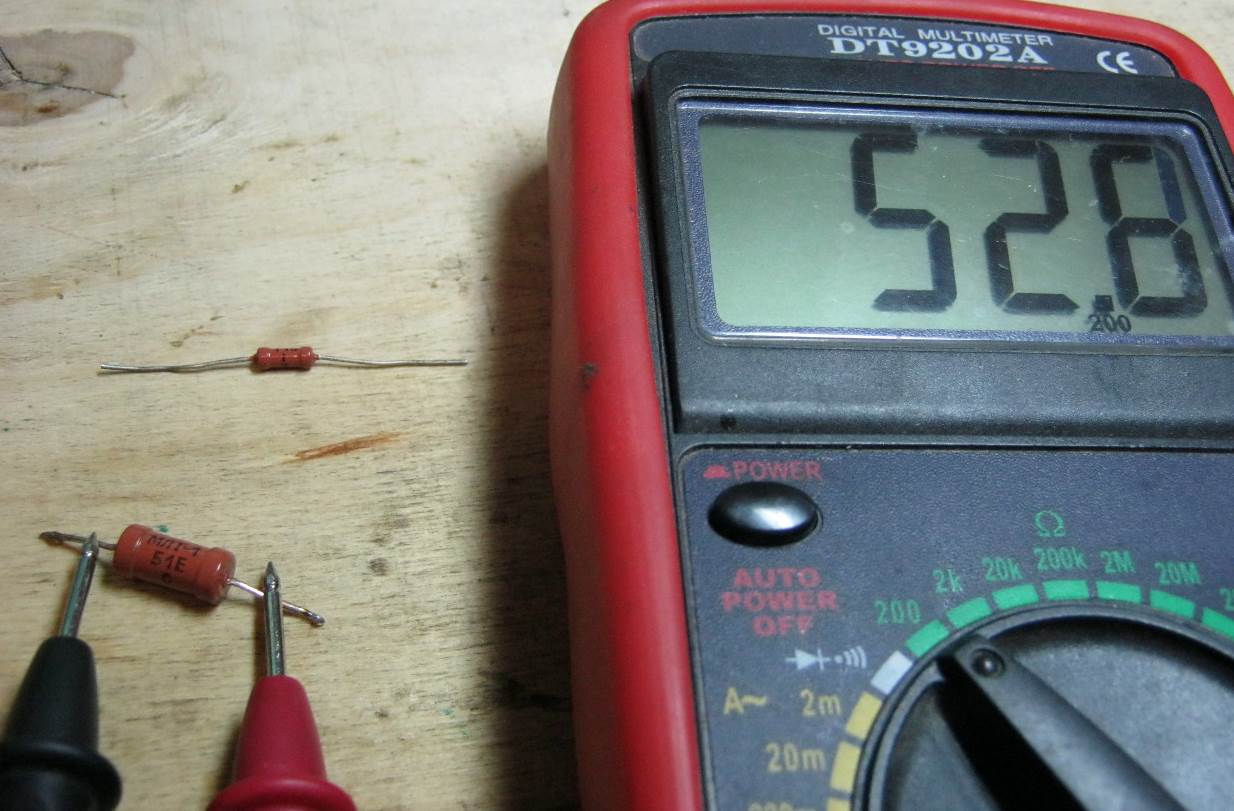

Замеряем сопротивление большого резистора R2=52,8 Ом.

Делитель напряжения

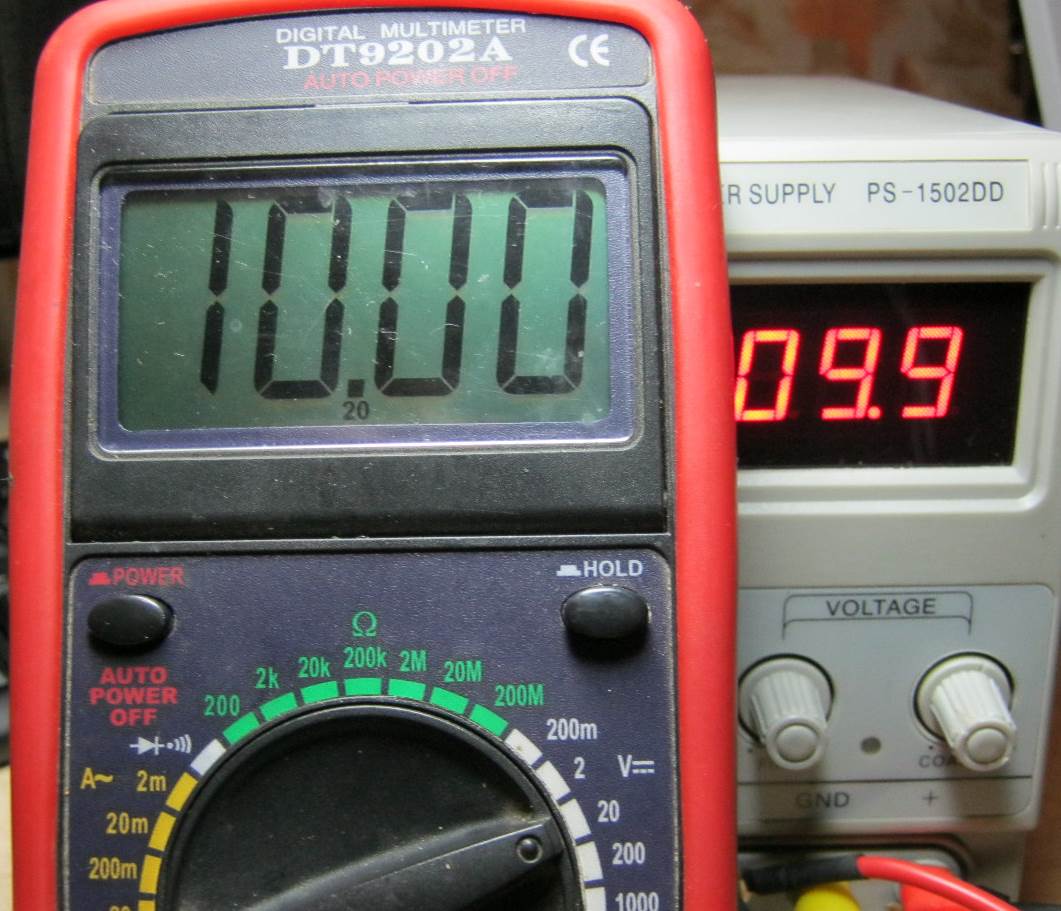

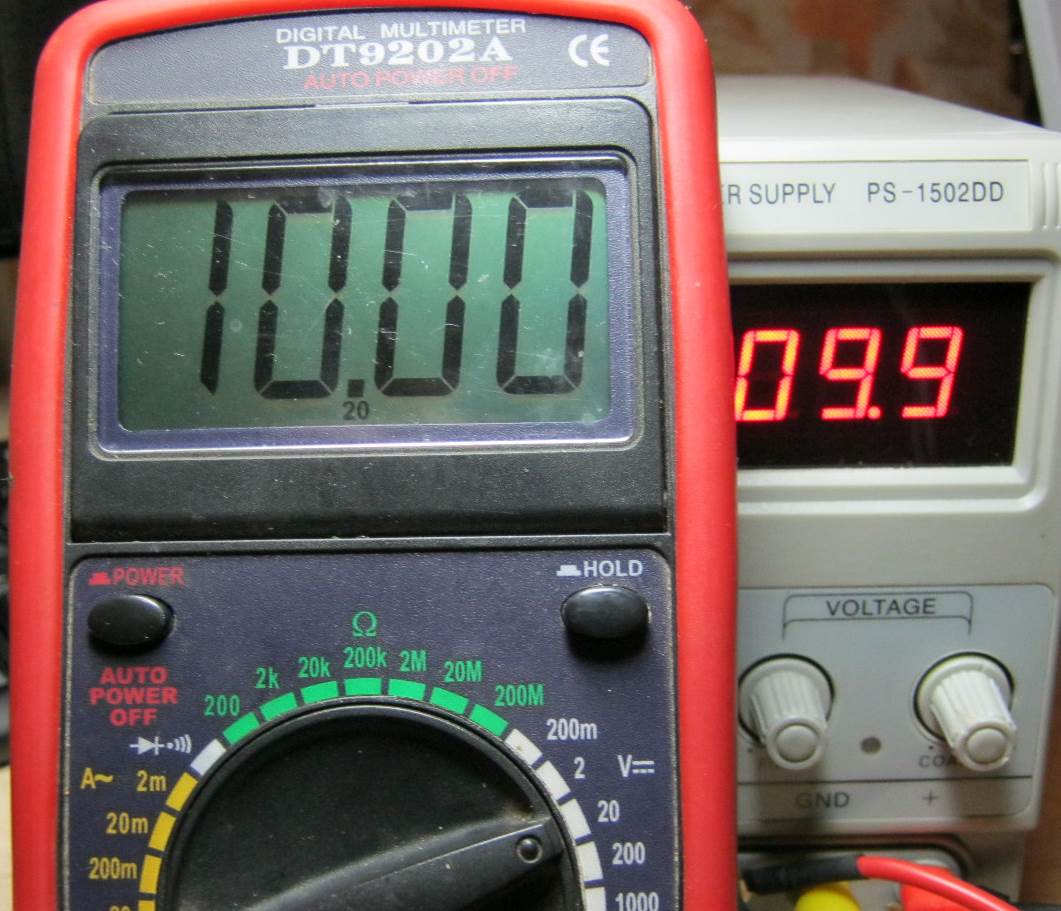

Выставляем на блоке питания ровно 10 Вольт. Замер напряжения производим с помощью мультиметра.

Делитель напряжения

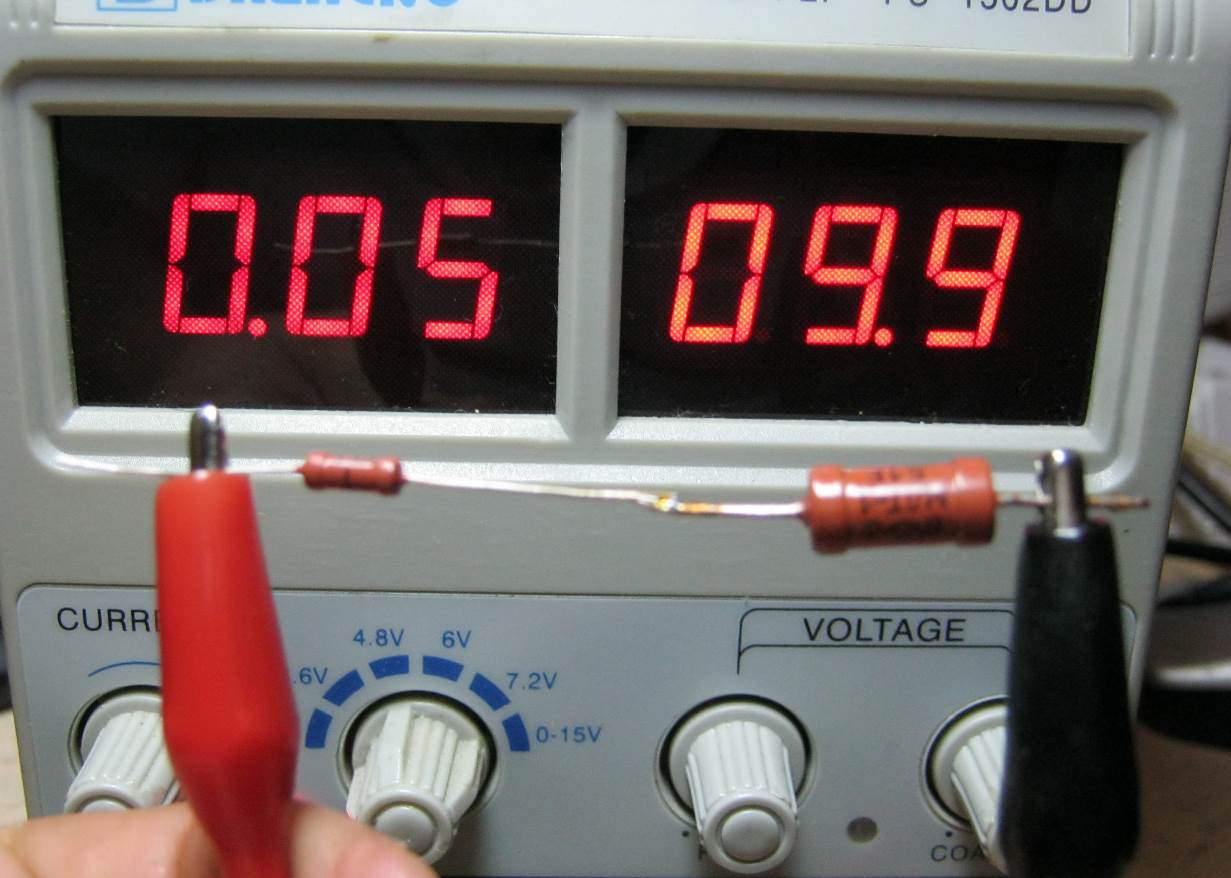

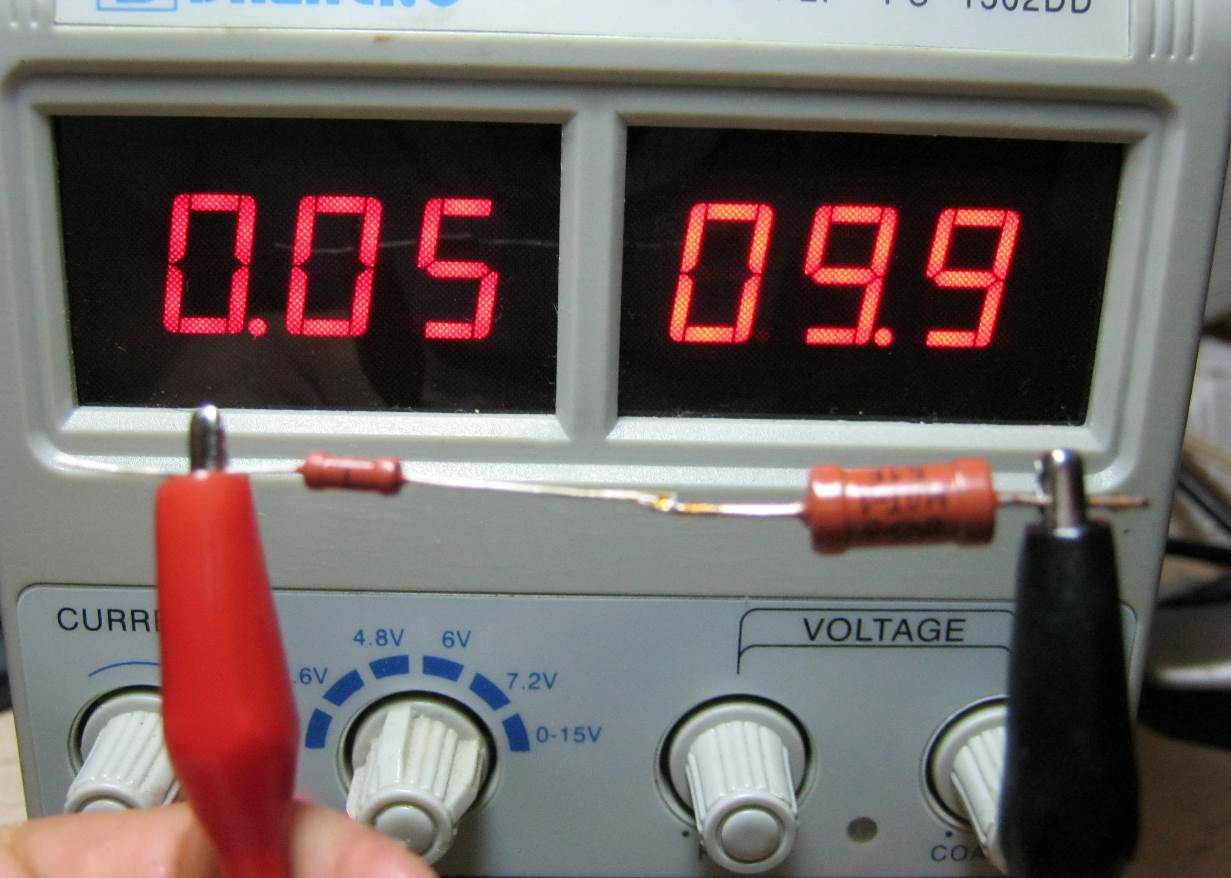

Цепляемся блоком питания за эти два резистора, запаянные последовательно. Напомню, что на блоке ровно 10 Вольт. Показания амперметра на блоке питания тоже немного неточны. Силу тока мы будем замерять в дальнейшем также с помощью мультиметра.

делитель напряжения на практике

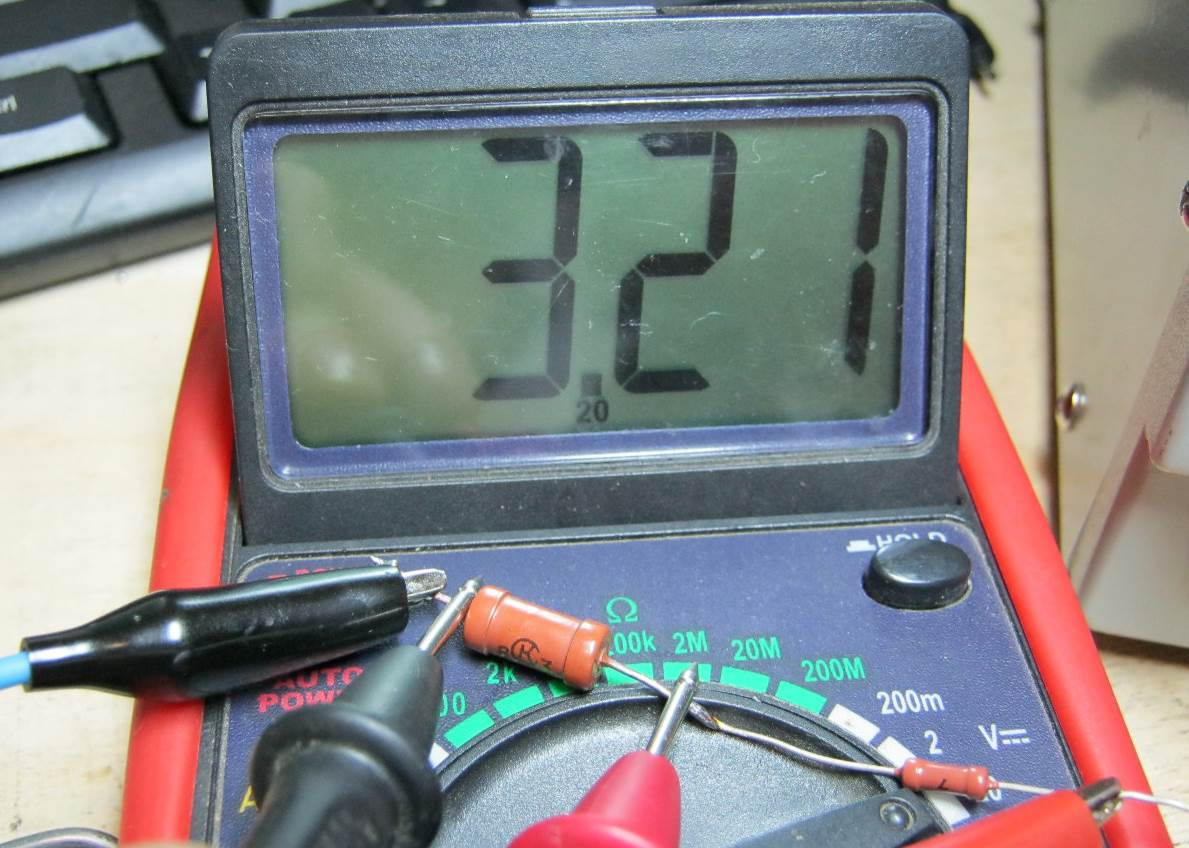

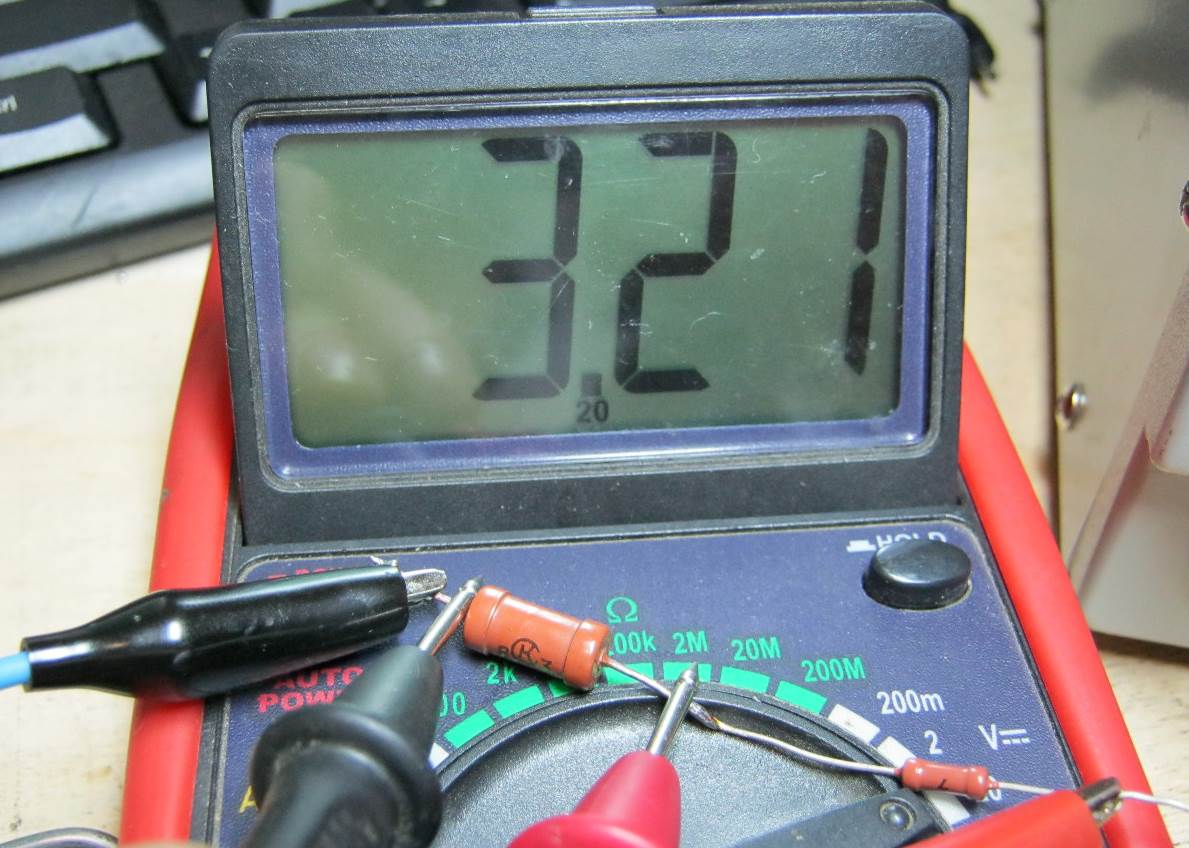

Замеряем падение напряжения на большом резисторе, который обладает номиналом в 52,8 Ом. Мультиметр намерял 3,21 Вольта.

Делитель напряжения

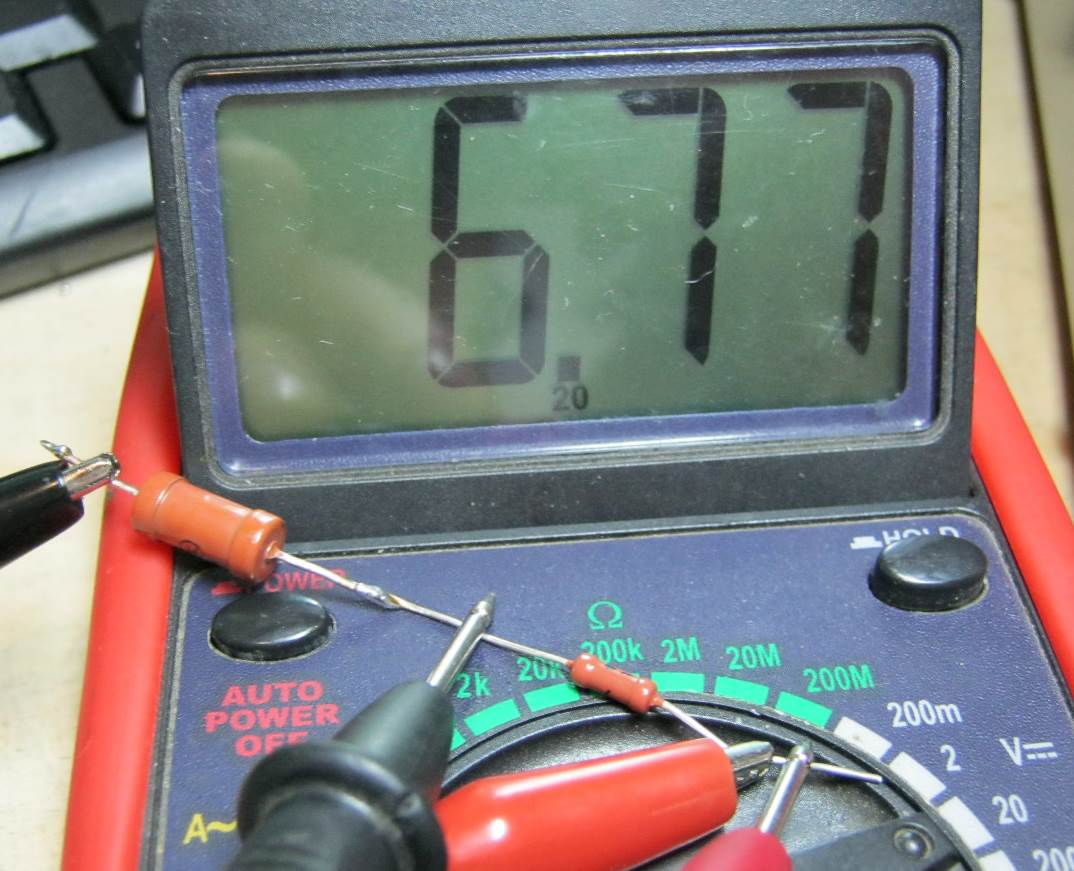

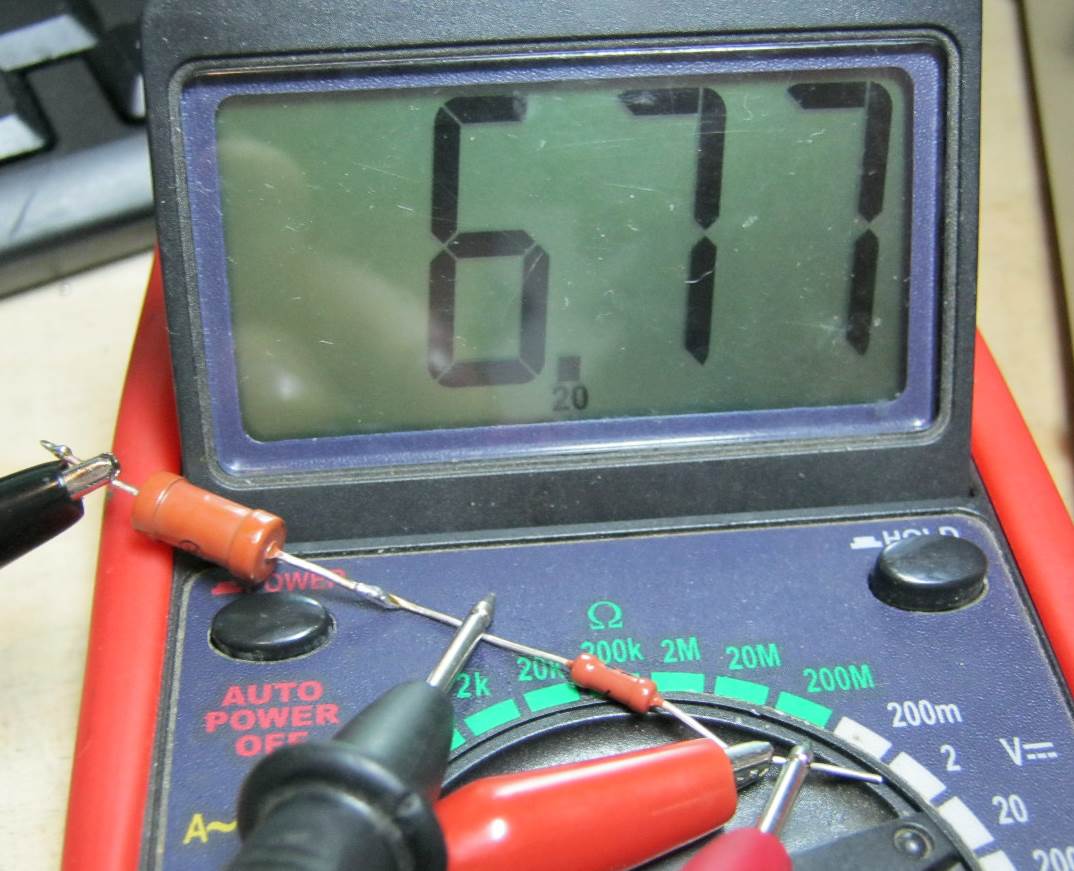

Замеряем напряжение на маленьком резисторе номиналом в 109,7 Ом. На нем падает  напряжение 6,77 Вольт.

Делитель напряжения

Ну что, с математикой, думаю, у всех в порядке. Складываем эти два значения напряжения. 3,21+6,77 = 9,98 Вольт. А куда делись еще 0,02 Вольта? Спишем на погрешность щупов и средств измерений. Вот наглядный пример того, что мы смогли разделить напряжение на два разных напряжения. Мы еще раз убедились, что сумма падений напряжений на каждом резистора равняется напряжению питания, которое подается на эту цепь.

Сила тока в цепи при последовательном соединении резисторов

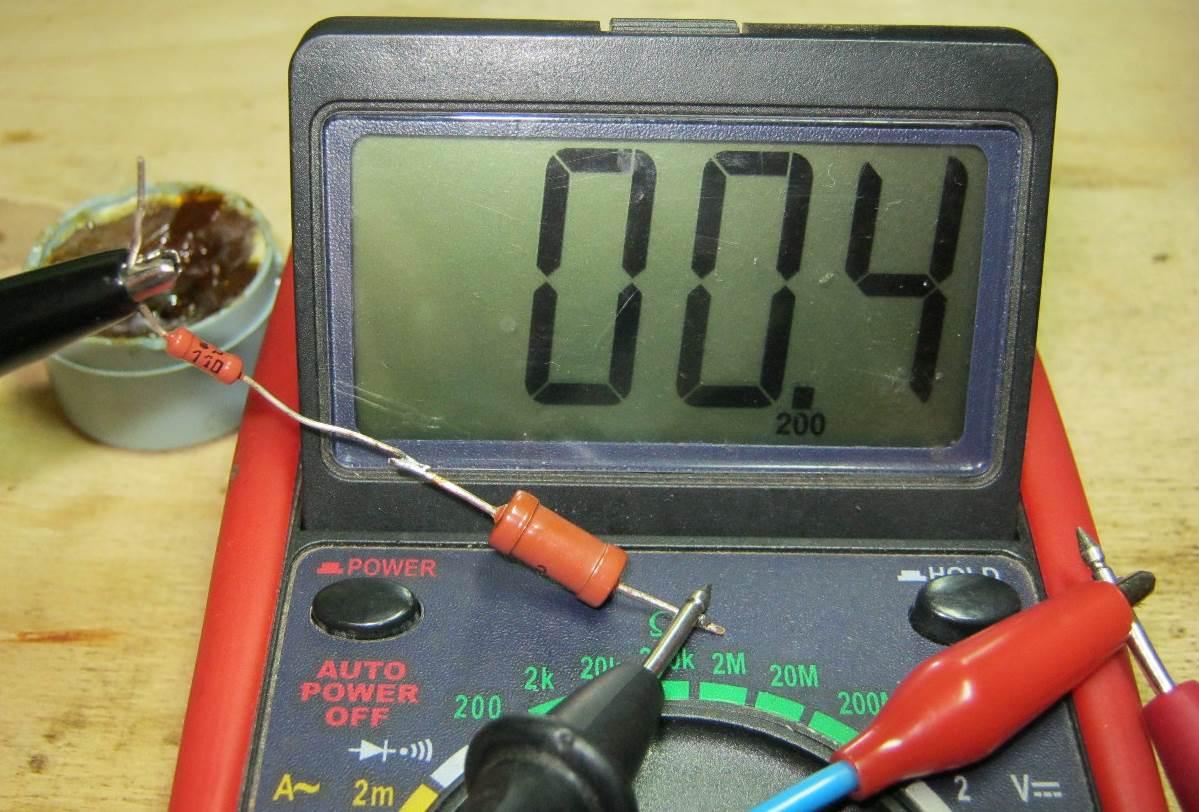

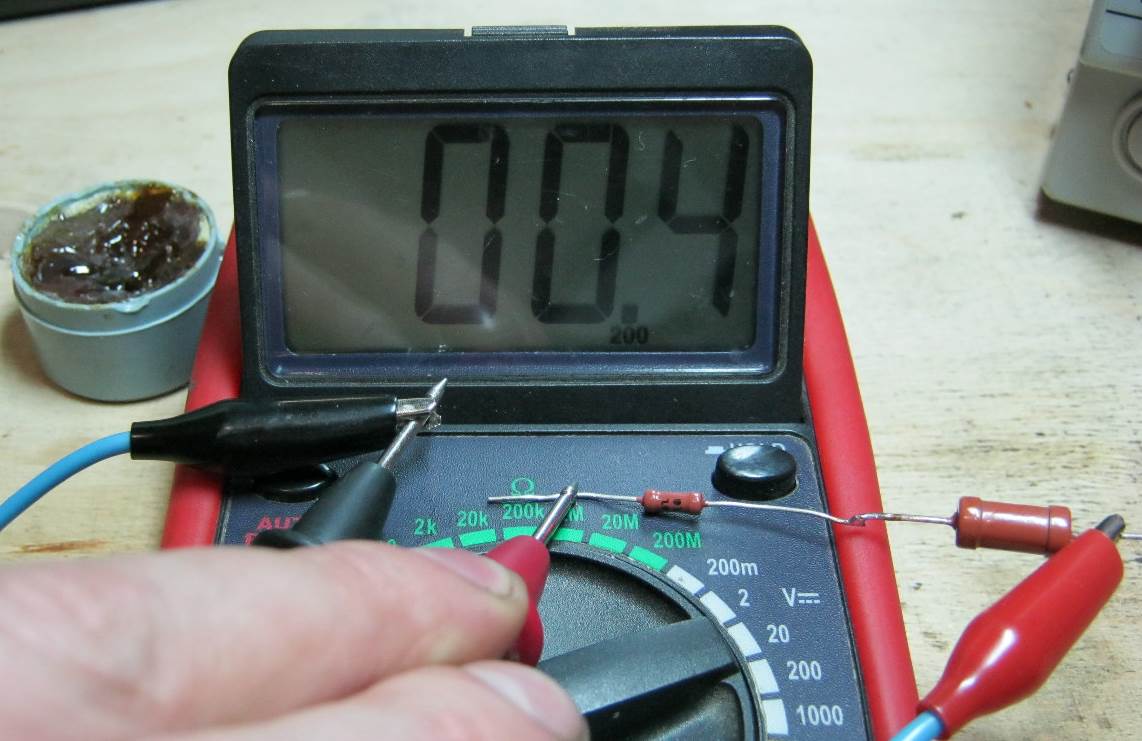

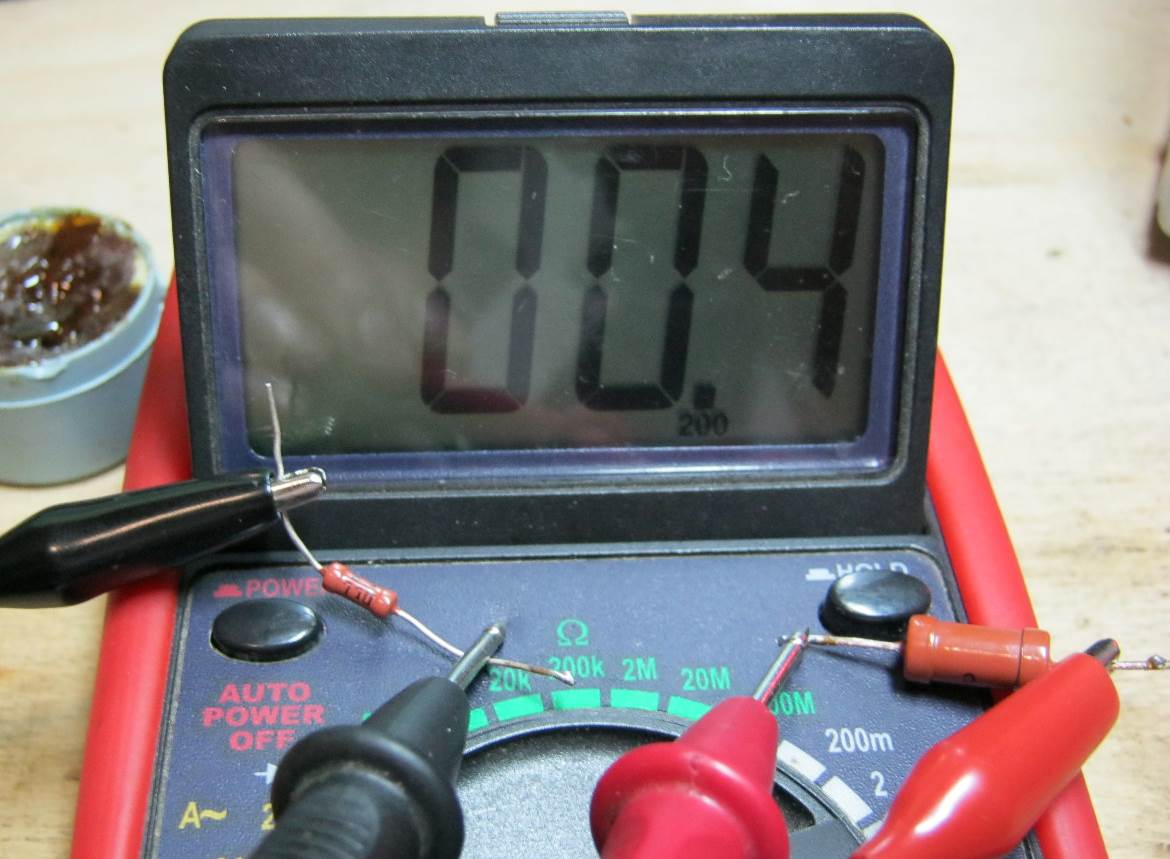

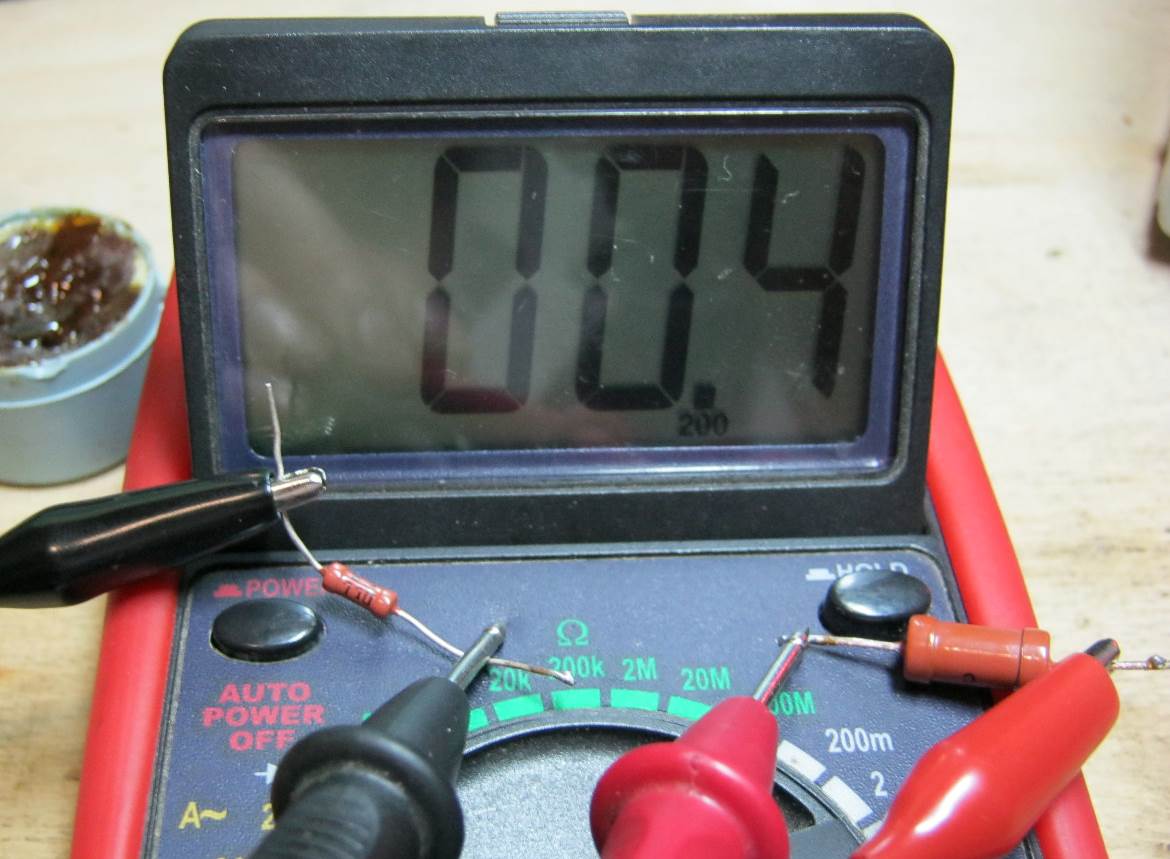

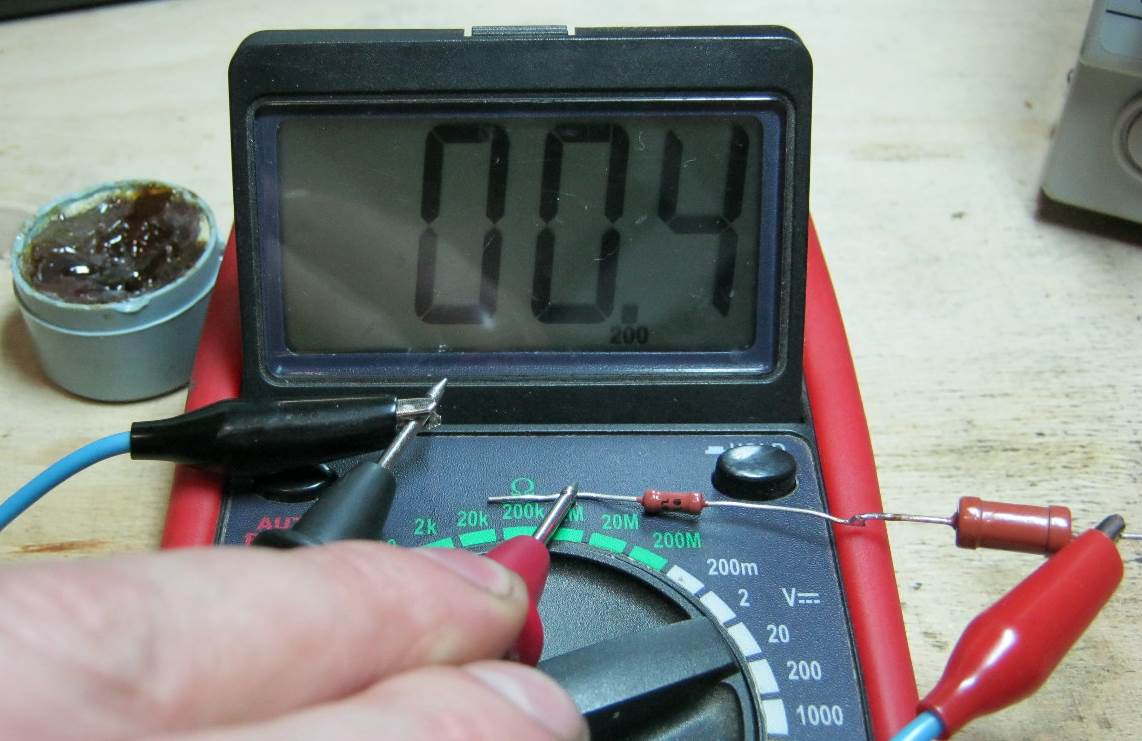

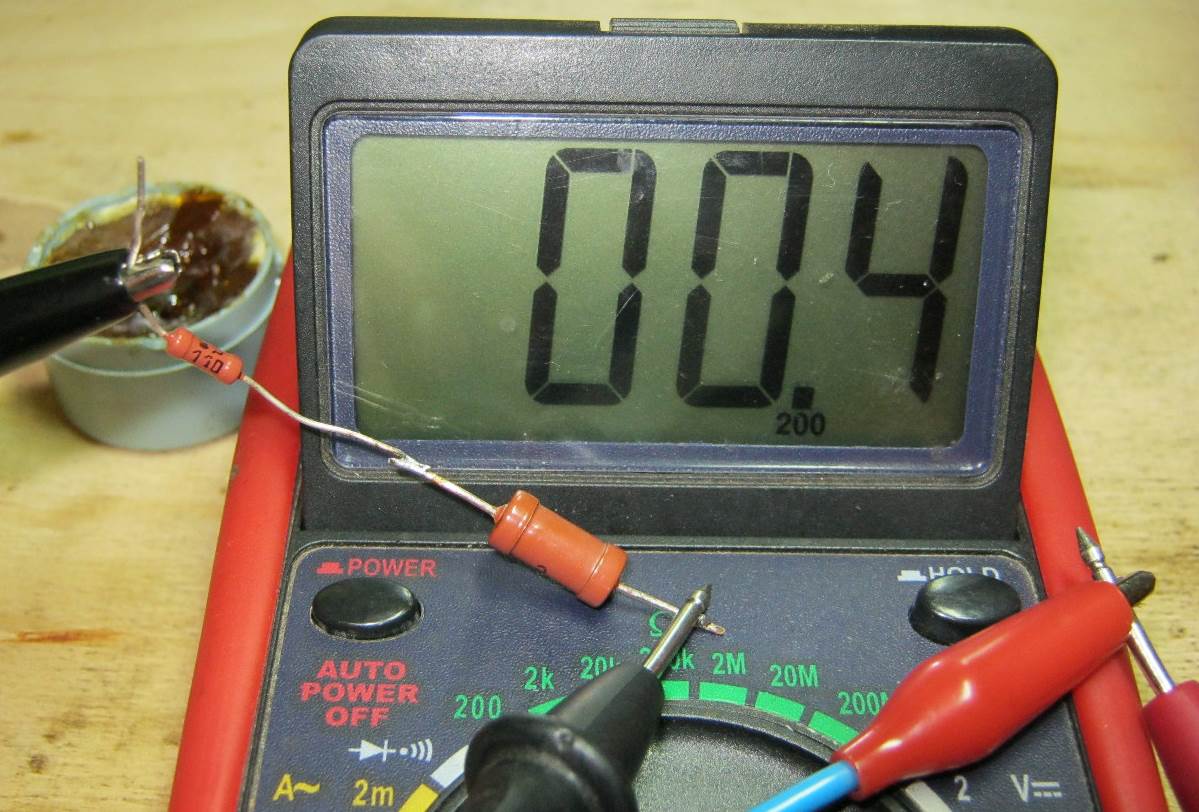

Давайте убедимся, что сила тока при последовательном соединении резисторов везде одинакова. Как измерить силу тока постоянного напряжения, я писал здесь. Как видим, мультиметр показал значение 0,04 А или 40 мА в начале цепи, в середине цепи и даже в конце цепи. Где бы мы не обрывали нашу цепь, везде одно и то же значение силы тока.

Делитель напряжения

Делитель напряжения

Делитель напряжения

Переменный резистор в роли делителя напряжения

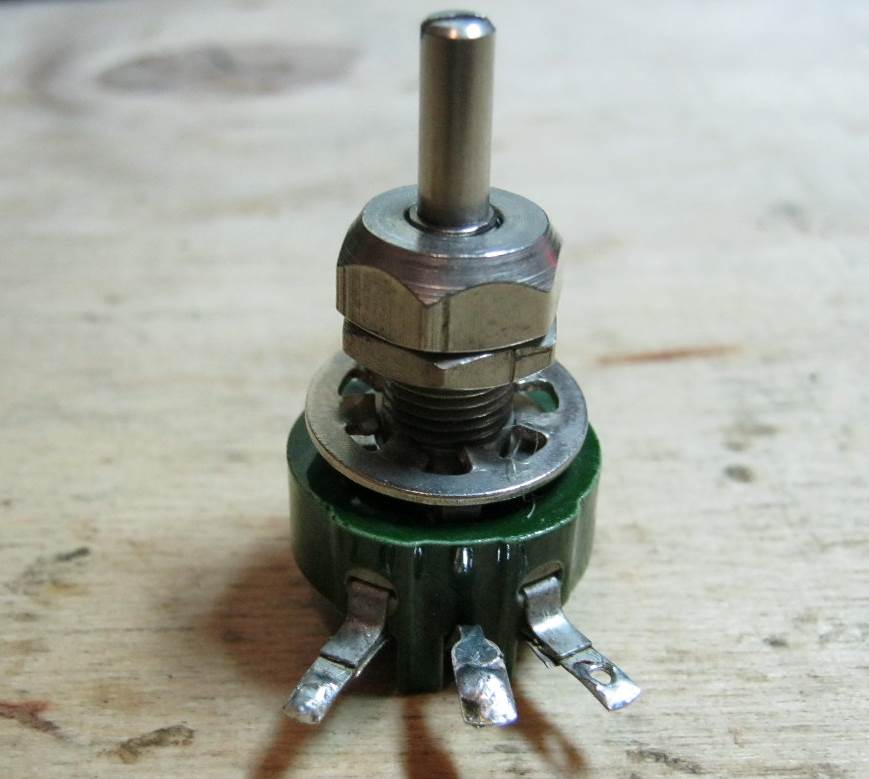

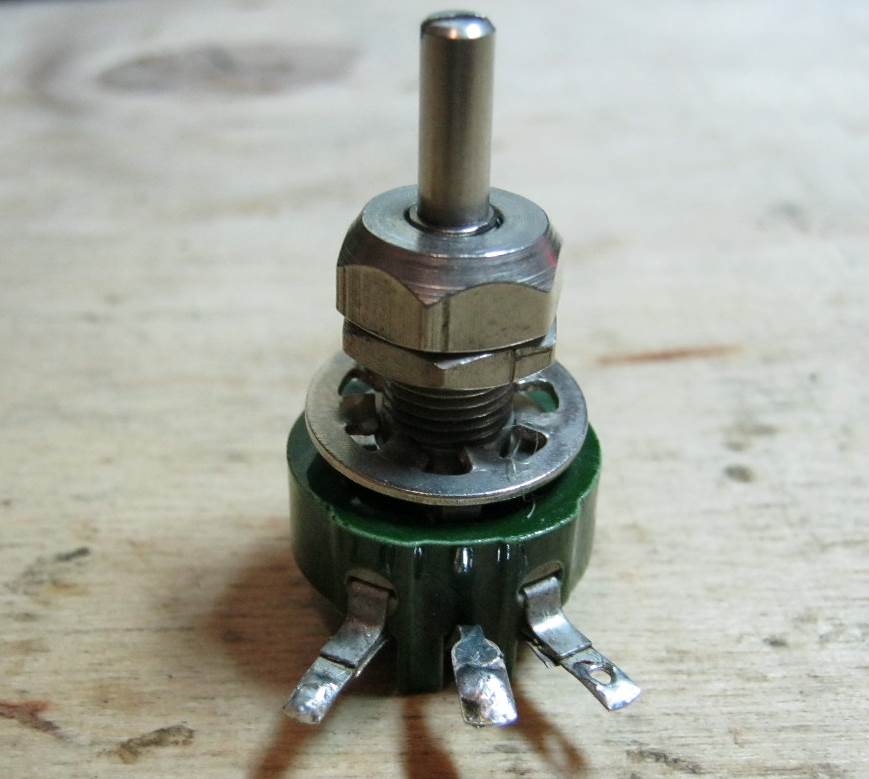

Для того, чтобы плавно регулировать выходное напряжение, у нас есть переменный резистор в роли делителя напряжения. Его еще также называют потенциометром.

потенциометр

Его обозначение на схеме выглядит вот так:

обозначение потенциометра на схеме

Принцип работы такой: между двумя крайними контактами постоянное сопротивление. Сопротивление относительно среднего контакта по отношению к крайним может меняться  в зависимости от того, куда мы будем крутить крутилку этого переменного резистора. Этот резистор рассчитан на мощность 1Вт и имеет полное сопротивление 330 Ом. Давайте посмотрим, как он будет делить напряжение.

Так как мощность небольшая, всего 1 Вт, то мы не будем нагружать его большим напряжением. Мощность, выделяемая на каком-либо резисторе рассчитывается по формуле P=I2R. Значит, этот переменный резистор может делить только маленькое напряжение при маленьком сопротивлении нагрузки и наоборот. Главное, чтобы значение мощности этого  резистора не вышло за грани. Поэтому я буду делить напряжение в 1 Вольт.

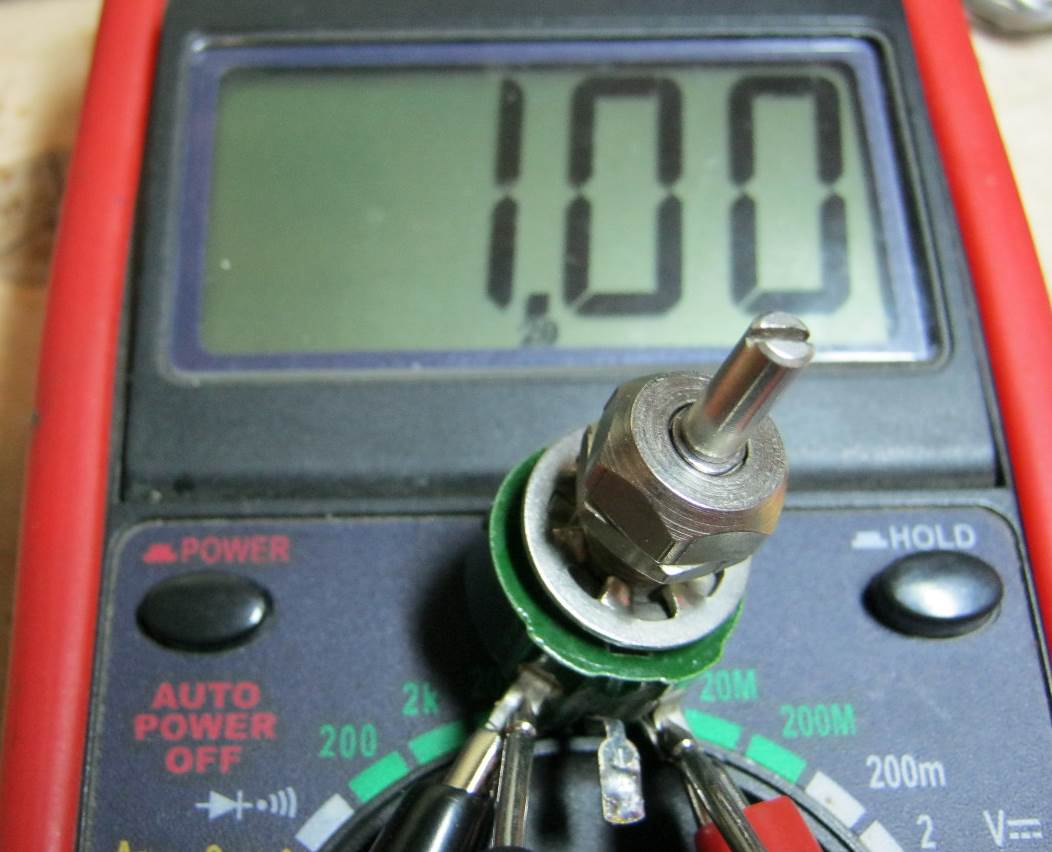

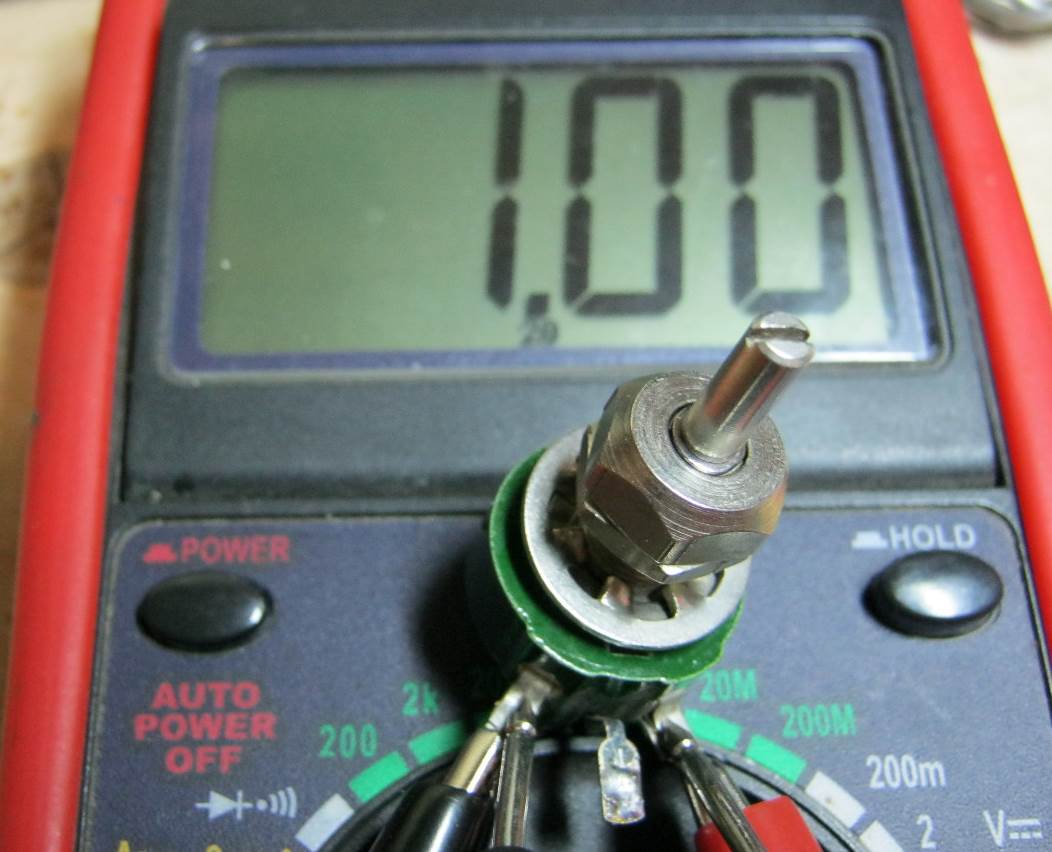

Для этого выставляем на блоке напряжение в 1 Вольт и цепляемся к нашему резистору по двум крайним контактам.

как работает потенциометр

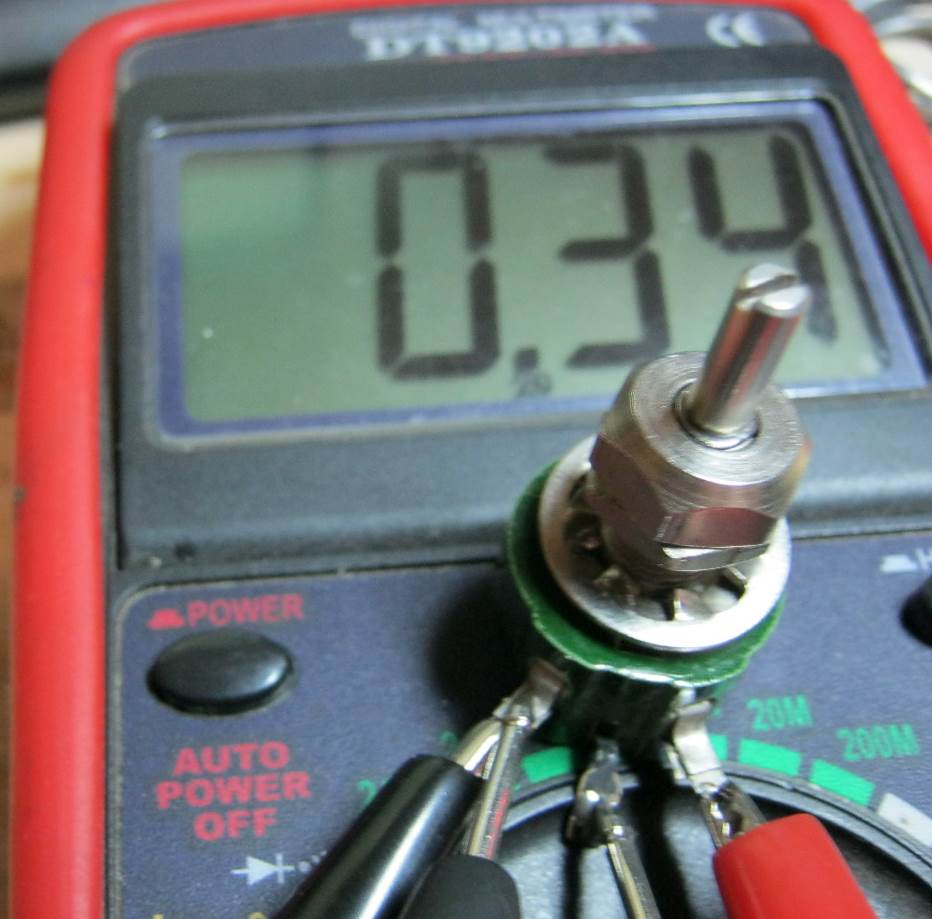

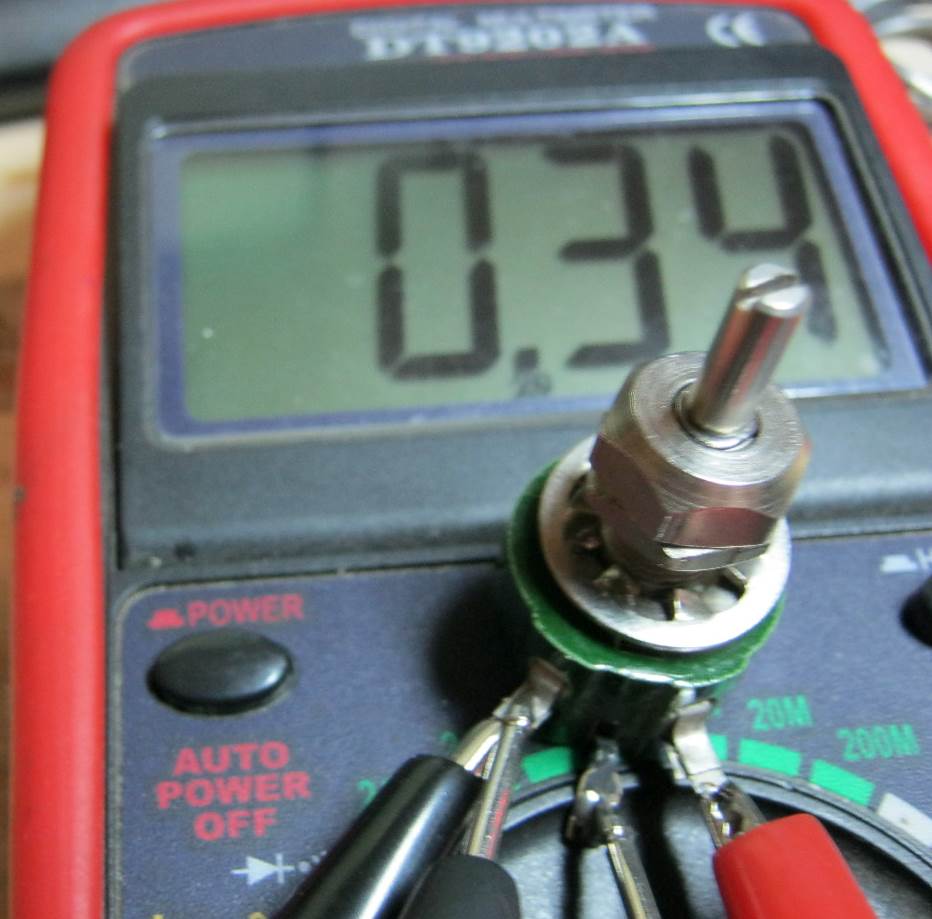

Крутим крутилку в каком-нибудь произвольном направлении и останавливаем ее. Замеряем напряжение между левым и средним контактом и получаем 0,34 Вольта.

Делитель напряжения

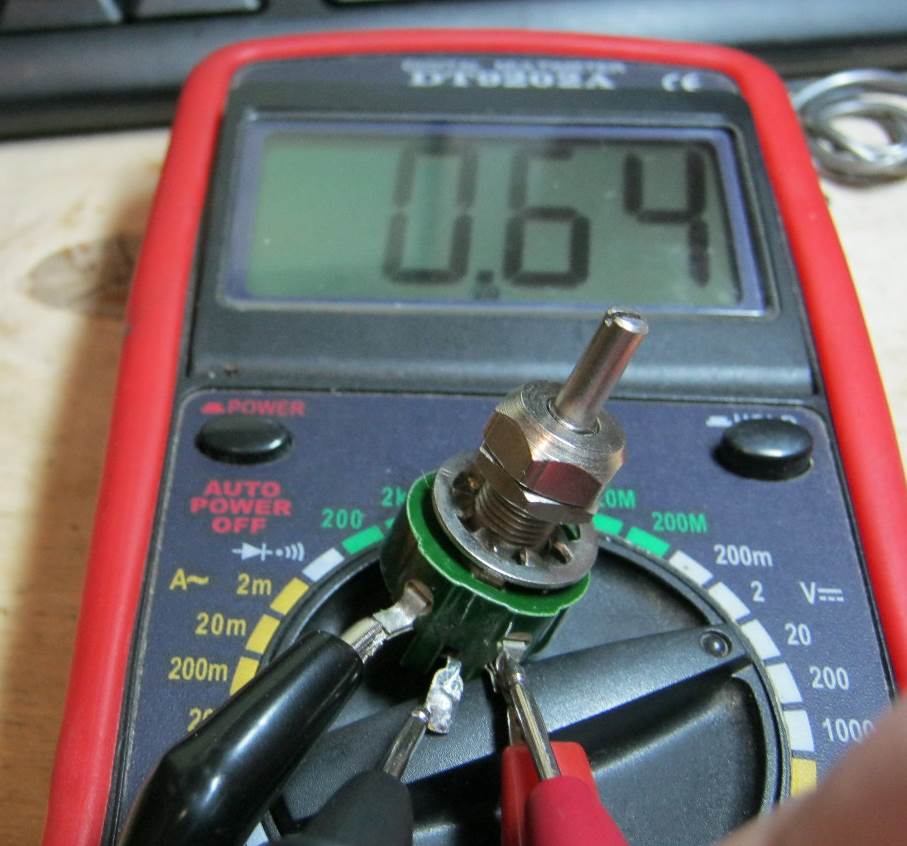

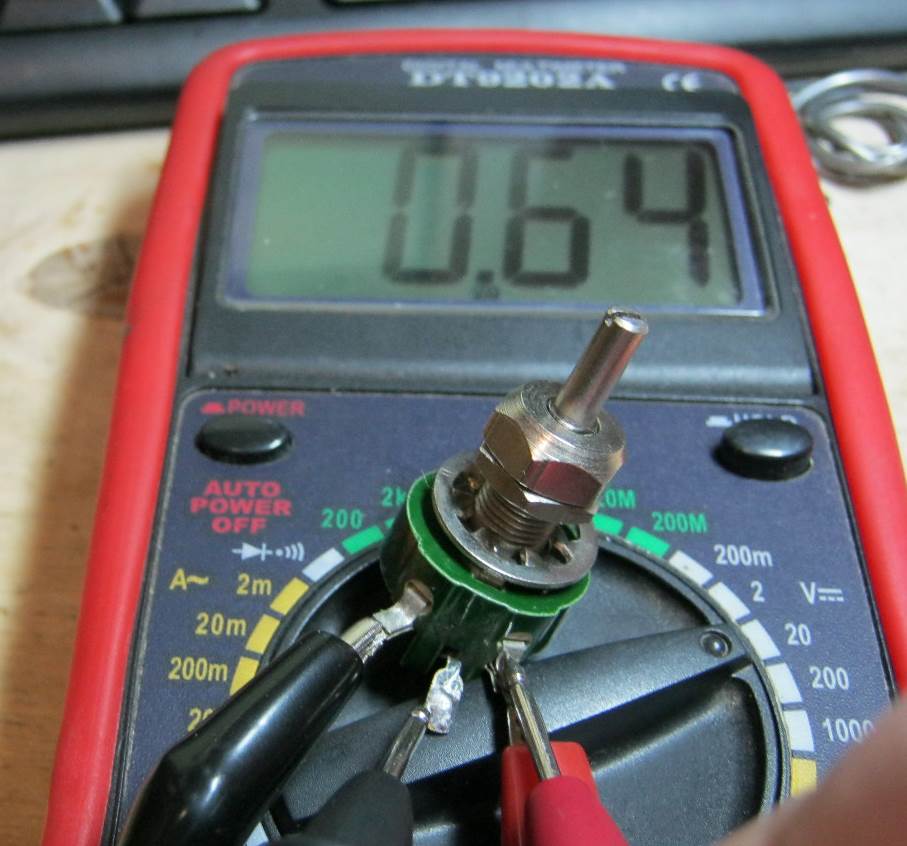

Замеряем напряжение между средним и правым контактом и получаем 0,64 Вольта

Делитель напряжения

Суммируем напряжение и получаем 0,34+0,64=0,98 Вольт. 0,02 Вольта опять где-то затерялись. Скорее всего на щупах, так как они тоже обладают сопротивлением. Как вы видите, простой переменный резистор мы можем использовать в роли простейшего делителя напряжения.
