Светильник на дачу своими руками

Автономный светильник? Именно об этом и пойдет речь в нашей статье.

Собственная дача – это прекрасно, особенно если на ней отдыхать, а не вспахивать целину =). Однако, такой отдых слегка омрачается малым уровнем комфорта. В очередной раз в этом убедился, пробираясь тёмной безлунной ночью по участку в сторону такого же мрачного и неосвещённого туалета.

Возникла идея – а не провести ли свет в этот «стратегический объект»?  Вести воздушную или подземную линию электропередач через весь участок не совсем разумно и безопасно, поэтому, необходима автономная система.

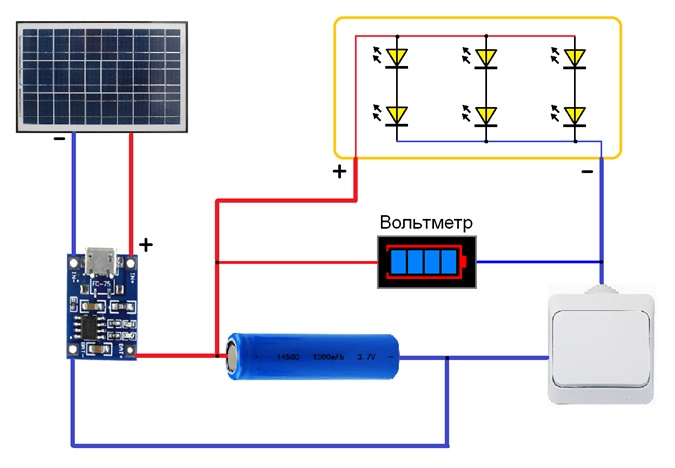

Схема светильника

Общий вид будущей конструкции следующий: солнечная панель на 5 В, простой модуль контроллера заряда аккумулятора, литиевый аккумулятор, вольтметр-индикатор заряда батареи (можно и без него), светодиоды и простой настенный выключатель.

12 недорогих наборов электроники для самостоятельной сборки и пайки

Моя личная подборка конструкторов с Aliexpress "сделай сам" для пайки от простых за 153 до 2500 рублей. Дочке 5 лет - надо приучать к паяльнику))) - пусть пока хотя-бы смотрит - переходи посмотреть, один светодиодный куб чего только стоит

А еще узнайте что такое LED.

светильник схема
схема автономного светильника

Открываем Алиэкспресс и смотрим, что мы можем там найти.

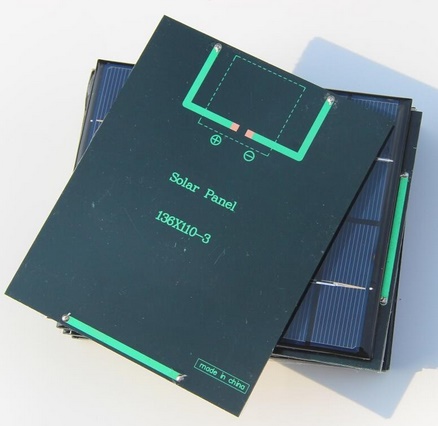

Солнечная панель 136х110. Смотрим здесь.

солнечная панель 136х110

Она выдает 2 Вт и напряжение в холостом режиме около 6 В.

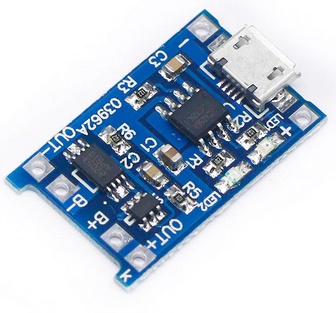

Модуль для заряда литий-ионных батарей. Смотрим тут.

Читайте подробнее про литий ионный аккумулятор.

Micro USB 5V 1A 18650 TP4056

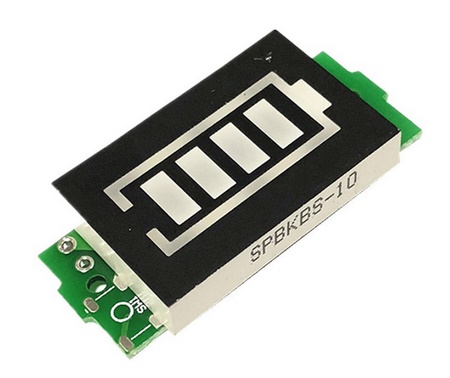

Вольтметр-индикатор (необязательно)

индикатор разряда батареи

Ну и по мелочи осветительные светодиоды, литиевый аккумулятор типоразмера 18650 и настенный бытовой выключатель.

Описание и работа схемы

По даташиту модуль контроллера заряда держит до 6,8 Вольт напряжение по входу – сгореть не должен. Если аккумулятор новый, можно купить под него кейс-панельку. Это позволит быстро заменять аккумуляторы или извлекать их на зиму.

Итак, солнечная панель выдаёт в пике примерно 320 мА в час. С потерями на зарядном модуле пусть будет 250 мА приходящих на аккумулятор. За летний день, в идеале, возможно запасти более 2000мАч на аккумуляторе, если, конечно, у него достаточная ёмкость. Не все дни солнечные, поэтому, пусть будет 1000мАч. Исходя из этой цифры соберём светильник. Он должен работать от 4 Вольт и потреблять не больше 300 мА.  Соответственно нужны светодиоды с малым напряжением (2 Вольта). Можно и на 3 Вольта, но тогда гореть будут не во всю мощь.

Подобные светодиоды на 2 Вольта  нашлись в одной из перегоревших светодиодных ламп. Там были SMD светодиоды, напряжением 2,2 Вольта и током потребления примерно 30мА.

В сборе все это выглядит примерно вот так:

светильник в сборе

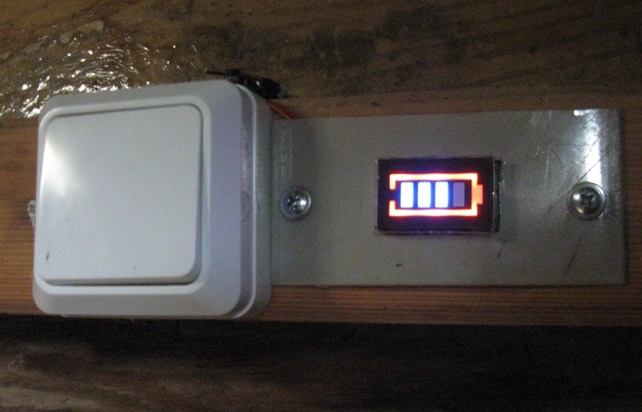

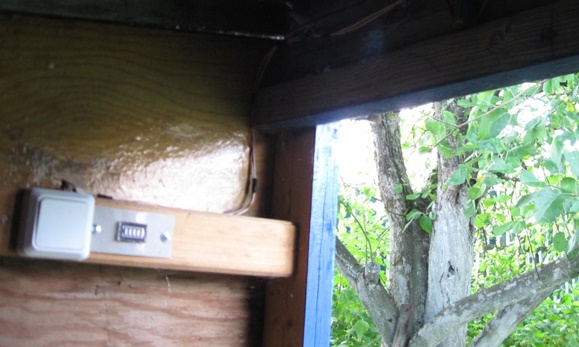

вольтметр и выключатель

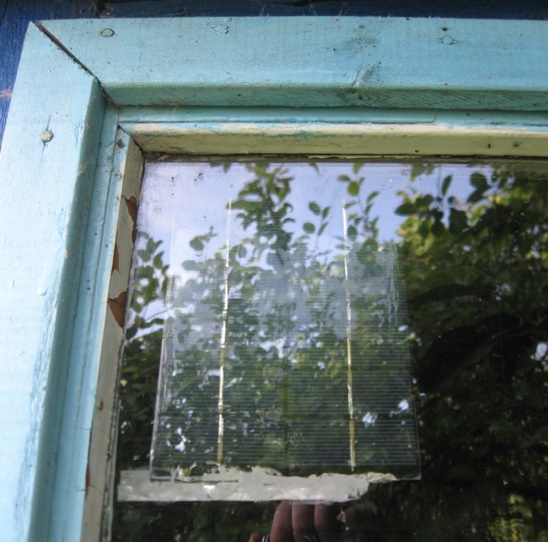

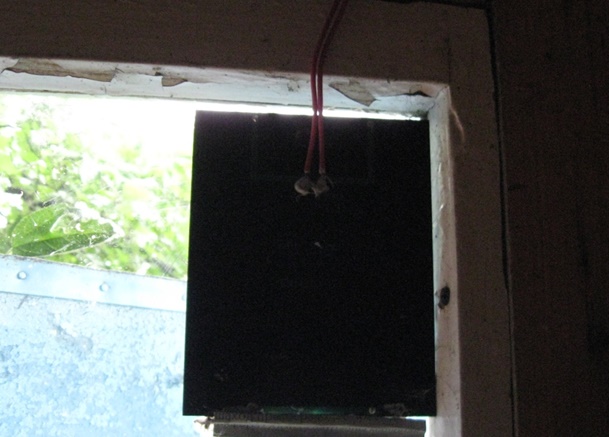

Солнечная панель была прикреплена с внутренней стороны окна маленьким уголком и герметиком. Конечно, угол наклона и ориентация панели по солнцу не идеальные, но свои 5 вольт и минимум 100-150 мА она выдает с лихвой.

Светильник на дачу своими руками

Светильник на дачу своими руками

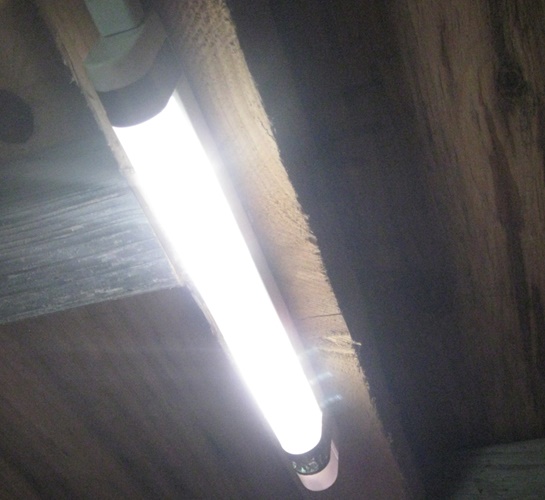

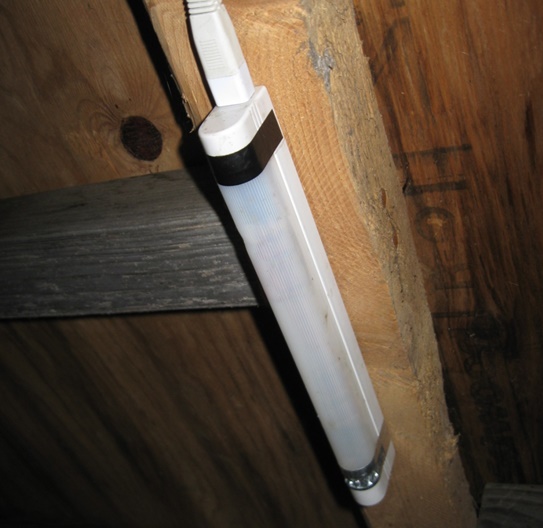

В качестве корпуса для светодиодной сборки был выбран неисправный кухонный электролюминесцентный светильник. Все лишние внутренности были выброшены. Получилось вполне цивилизованно.

Светильник на дачу своими руками

Светильник на дачу своими руками

Светильник на дачу своими руками

При подаче напряжения  4 вольта с аккумулятора, светильник потребляет меньше 160мА. Это означает, что у собранной нами системы положительный электрический баланс – энергии вырабатывается больше чем тратится. Следовательно, в перспективе можно добавить светодиодов на светильник, либо какие-нибудь ещё потребители электроэнергии. По себестоимости подобный светильник выходит немного дешевле китайской аналогичной конструкции, однако по характеристикам будет его превосходить.
