Почему пассивные компоненты «уходят» со временем: старение конденсаторов и резисторов в старом оборудовании

Транзистор или микросхема обычно выходят из строя резко: работало — перестало. С пассивными компонентами всё иначе. Конденсатор не ломается в один день, он медленно теряет ёмкость. Резистор не сгорает, он уползает от номинала. Оборудование при этом продолжает работать, но ведёт себя странно: блок питания греется сильнее обычного, схема запускается через раз, показания прибора плывут.

Для техники, которой двадцать-тридцать лет, это самая частая причина плавающих неисправностей. Разберём, как это выглядит и на что смотреть.

Что происходит с конденсаторами

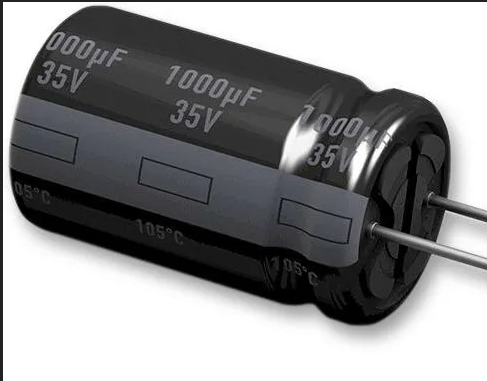

Электролитические стареют быстрее всех. Внутри жидкий электролит, и он постепенно испаряется через уплотнение — тем быстрее, чем выше температура. Итог: ёмкость падает, а внутреннее последовательное сопротивление растёт.

Проявляется это характерно. В фильтре питания подросшая пульсация: схема, которая раньше работала стабильно, начинает сбоить под нагрузкой. Сам конденсатор при этом греется — он теперь рассеивает мощность на собственном сопротивлении, а нагрев ускоряет высыхание. Круг замыкается.

Внешние признаки: вздутая крышка, следы электролита у выводов, потемневшая изоляция. Но их может и не быть — компонент с виду целый, а ёмкости в нём половина от номинала.

Бумажно-масляные и металлобумажные ведут себя иначе: у них растёт тангенс угла потерь и падает сопротивление изоляции. В цепях переменного тока это означает нагрев, в цепях постоянного — утечку. Такие конденсаторы часто стоят в силовых и пускорегулирующих узлах, и их деградация проявляется как «двигатель стал хуже запускаться».

Керамические и плёночные самые стабильные. Их основная проблема не время, а механика: микротрещины от вибрации и от тепловых циклов.

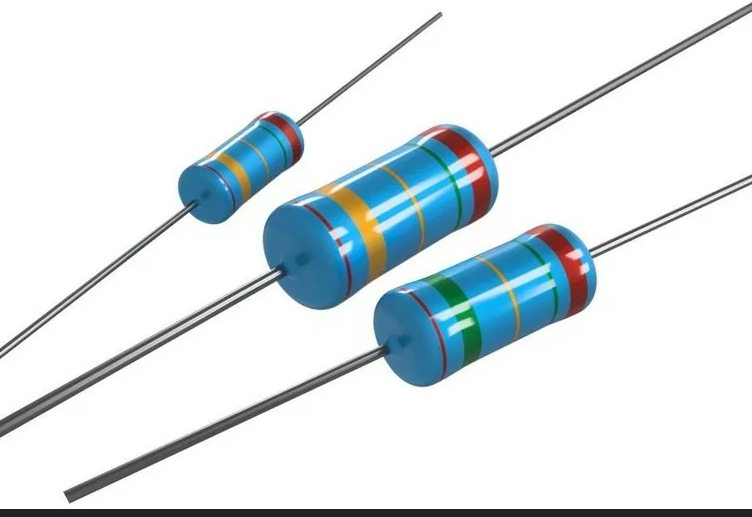

Что происходит с резисторами

Резистор уходит от номинала по двум причинам.

Первая — перегрев. Если через компонент долго идёт мощность, близкая к предельной, резистивный слой постепенно меняет свойства. Сопротивление уползает, чаще в сторону увеличения. В делителе напряжения это сразу означает смещённую рабочую точку.

Вторая — среда. Влага и агрессивная атмосфера действуют на защитное покрытие, а через него — на слой. У проволочных резисторов отдельная история: окисление в месте пайки вывода, из-за чего появляется нестабильный контакт, который «дышит» от нагрева.

Отдельно стоят подстроечные и переменные резисторы. У них изнашивается сама дорожка и контакт бегунка. Симптом узнаваемый: сопротивление скачет при повороте, настройка не держится. В измерительных схемах это выглядит как уплывающая калибровка.

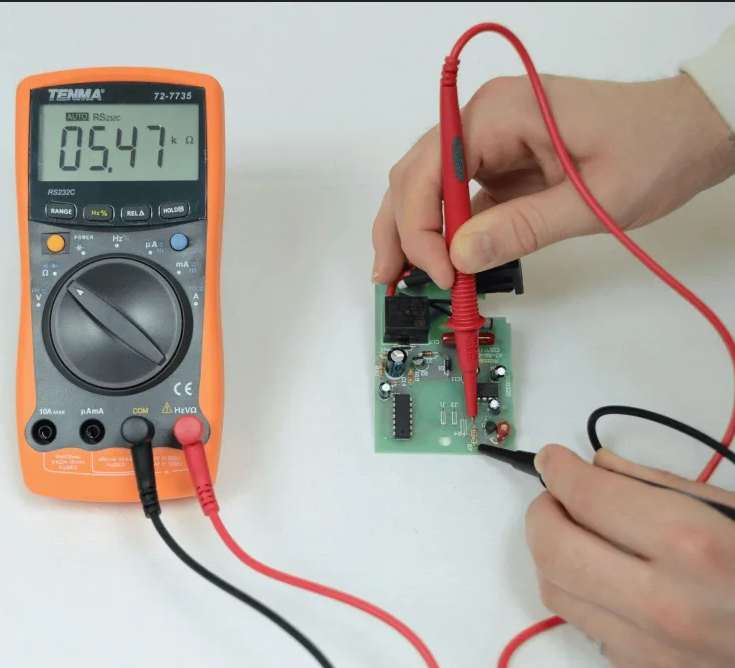

Как это диагностируют

Проверять пассивный компонент омметром недостаточно — он покажет сопротивление, но не покажет ни ёмкость, ни потери.

Практический минимум такой. Ёмкость — измерителем ёмкости, и сравнивать не с надписью на корпусе, а с допуском: у многих старых серий он изначально широкий. Внутреннее сопротивление конденсатора — отдельным прибором; именно оно чаще всего объясняет неисправность, когда ёмкость вроде бы в норме. Резисторы — выпаяв хотя бы один вывод, иначе параллельные цепи дадут заниженное значение.

И общее правило: если в узле нашли один высохший конденсатор, остальные того же типа и того же года стоит проверить все. Стареют они одинаково.

Менять на такой же или на современный

Здесь два подхода, и оба разумны в своих обстоятельствах.

Такой же по обозначению — когда узел работает в составе системы, где важна повторяемость, когда есть требования к применяемым компонентам или когда схема чувствительна к паразитным параметрам. Старые серии часто имеют характеристики, которые современный аналог воспроизводит не полностью: другое поведение по частоте, другая температурная зависимость, другой габарит.

Современный аналог — когда речь о ремонте бытового по сути узла и важнее ресурс. Современные электролитические конденсаторы на 105 °C служат заметно дольше того, что стояло изначально.

Выбор упирается в вопрос, который стоит задать до заказа: этот узел должен доработать пару лет до списания или ему предстоит ещё десять лет службы.

Коротко

Пассивные компоненты не ломаются, а деградируют: конденсаторы теряют ёмкость и набирают внутреннее сопротивление, резисторы уходят от номинала от перегрева и среды. Отсюда плавающие неисправности, которые не ловятся прозвонкой. Диагностировать нужно измерением ёмкости и потерь, а не осмотром, и проверять всю группу однотипных компонентов сразу.
