Как проверить предохранитель мультиметром

23.09.2012 22:15

Электрический плавкий предохранитель — электрический аппарат, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании высокой силы тока.



Каждый плавкий предохранитель имеет проводок определенной толщины и материала, из которого он сделан. Через этот проводок течет электрический ток во  всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает.



А вот и наш пациент:



Если даже присмотреться, то можно увидеть этот проводок. Он находится в стеклянной колбе. Здесь его видно, но есть предохранители, где его не видно. Можно, конечно, проверить и визуально  - целый ли предохранитель, взглянув на целостность проводка, но я бы не рекомендовал так делать. Обрыв проводка может быть у самого его крепления. Для того, чтобы знать на 100% целый ли предохранитель, для этого  используется мультиметр. Ставим его крутилку на "прозвонку".





Прикладываем щупы к предохранителю.

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал "пиииииииип".  Это означает, что предохранитель целый.



Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.

Сопротивление бесконечно большое, никакого звукового сигнала типа "пиииииииииииииип" мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

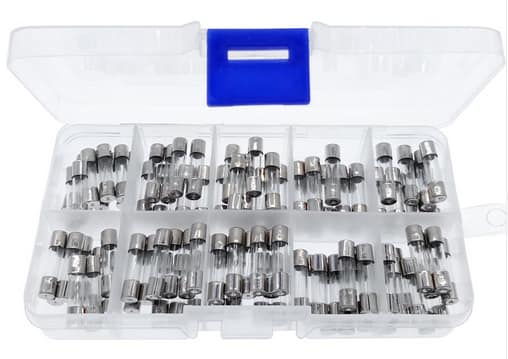

И  напоследок хотелось бы сказать, что некоторые умельцы восстанавливают предохранители припаяв новый провод. Но... это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет  уже гореть ярким пламенем :-). Чтобы не замарачиваться, проще купить сразу набор предохранителей.  Я находил на Алиэкспрессе вот такой набор. Может быть, вы найдете дешевле.
