Мелкосерийная сборка плат: эффективные решения для производства электроники

Разработка и выпуск электронных устройств редко начинаются с крупносерийного производства. Большинство стартапов, инжиниринговых центров и мелких производителей нуждаются в выпуске опытных образцов или небольших партий плат — до 1000 единиц в год. Обычно мелкосерийная сборка плат становится золотой серединой между дорогостоящей ручной пайкой и промышленным конвейером, который экономически нецелесообразно запускать при малых объёмах. Правильно организованный процесс позволяет сократить время вывода продукта на рынок, гибко изменять конструкцию и контролировать бюджет. Разберём ключевые этапы, технологические особенности и критерии выбора контрактного сборщика для эффективного решения этой задачи.

Технологии, используемые в мелкосерийной сборке

В сегменте малых партий применяется гибридный подход, сочетающий автоматизированные и ручные операции. Поверхностный монтаж (SMD) выполняется на компактных автоматических линиях с трафаретной печатью паяльной пастой, установкой компонентов и оплавлением в печи. Однако при объёмах до 100 плат часто используют полуавтоматические трафаретные принтеры и ручную установку корпусов 0402 и более крупных размеров. Выводной монтаж (THT) традиционно остаётся ручным или с применением волны припоя для разъёмов и электролитических конденсаторов.

SMD-монтаж: трафаретная печать, автоматическая установка компонентов, конвекционная печь для оплавления.
THT-монтаж: установка компонентов в отверстия, пайка волной припоя или ручная пайка для штучных изделий.
Комбинированный метод: SMD + THT на одной плате с использованием защитных масок.
Ручная пайка: для мелких серий и BGA-корпусов с малым шагом (применяется при отсутствии автоматической линии).

Выбор технологии зависит от номенклатуры компонентов, плотности трассировки и требований к надёжности. Для прототипов и запускаемых продуктов часто применяют метод «SMD-автоматика + ручной доделка» — это даёт оптимальное соотношение качества и времени исполнения.

Этапы организации мелкосерийного производства

Грамотная подготовка и чёткая последовательность действий исключают потерю времени и брак. Процесс начинается задолго до запуска печатной машины и включает проверку конструкторской документации, закупку компонентов и настройку тестового оборудования. Стандартный цикл для партии до 500 плат занимает 10–15 рабочих дней (без учёта поставок редких деталей).

Валидация файлов производства: проверка Gerber-файлов, сверловки и слоёв на соответствие возможностям линии.
Заказ и приёмка компонентов: входной контроль соответствия номиналов и проверка на подлинность.
Изготовление стальных трафаретов (толщина 0,12–0,15 мм) для SMD-компонентов.

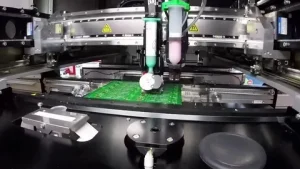

Нанесение паяльной пасты и установка компонентов на автоматической или полуавтоматической линии.
Оплавление в печи с профилем температуры под конкретную пасту (до +260°C).

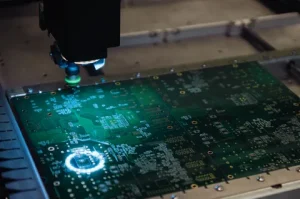

Инспекция: автоматический оптический контроль (AOI) или визуальный контроль под микроскопом.
Выводной монтаж (при необходимости): установка и пайка разъёмов, конденсаторов.
Функциональное тестирование (FCT) каждой платы в рабочем режиме.
Нанесение защитного покрытия (лак, компаунд) для влагозащиты.
Упаковка и отгрузка заказчику.

Особое внимание уделяется тестированию — для мелких серий экономически оправдано проводить 100% контроль, чтобы избежать возвратов на этапе эксплуатации. Используются как универсальные измерители (осциллографы, мультиметры), так и специализированные тестовые приспособления (JTAG-программаторы, функциональные стенды).

Выбор контрактного производителя: ключевые критерии

Рынок мелкосерийной сборки плат пестрит предложениями — от частных мастерских до заводов с полным циклом. Правильный выбор подрядчика определяет не только стоимость, но и сроки, и качество готового изделия. Первым делом оценивайте техническую оснащённость: наличие современных машин (например, Yamaha, Juki, Panasonic), печей с хорошей повторяемостью профиля и AOI-систем. Уточните, с какими корпусами работает линия: BGA, QFN, компоненты 0201 — не все линии рассчитаны на микроскопические размеры.

Второй критерий — опыт работы с вашей отраслью. Автомобильная, медицинская или аэрокосмическая электроника предъявляет повышенные требования к надёжности и документации. Запросите сертификаты ISO 9001, IATF 16949 (для авто) или AS9100 (для авиации). Третий аспект — гибкость: способность быстро подстроиться под изменение спецификации, заменить компонент без полной перенастройки линии. Попросите примеры проектов с аналогичной номенклатурой и оцените среднее время переналадки.

Оптимизация затрат в мелкосерийной сборке

Стоимость сборки одной платы в малой партии всегда выше, чем в серии из 10 000 штук, за счёт затрат на подготовку и переналадку. Основная статья расходов — трафарет и программирование установщика (до 50% от стоимости заказа). Чтобы снизить финансовую нагрузку, объединяйте несколько типов плат в один производственный заказ и используйте общие трафареты (если это допустимо по конструкции). Также выгодно заказывать компоненты с длительным сроком хранения (резисторы, конденсаторы, транзисторы) на склад контрактного производителя — они будут использоваться в ваших будущих партиях, снижая наценку за срочность.

Другой способ оптимизации — переход на бессвинцовую технологию (RoHS), если это позволяет эксплуатация. Это не всегда дешевле, но исключает лишнюю сертификацию при экспорте в страны ЕС. И, наконец, выбирайте «зелёную» сборку: использование плат с маскировочным покрытием вместо дорогих иммерсионных покрытий (ENIG) для прототипов экономит до 20% стоимости без потери паяемости.

Контроль качества и обеспечение надёжности

Качество мелкосерийной партии должно быть не ниже, чем у крупносерийной — это аксиома. Помимо AOI, рекомендуется проводить рентгеновский контроль для BGA и QFN-компонентов, чтобы визуализировать пустоты и сдвиги шариков. Для изделий, работающих в экстремальных условиях (вибрация, влажность, перепады температур), добавляют термоциклирование и климатические испытания в термокамере (-40…+85°C) на случайной выборке из партии.

Документальное сопровождение не менее важно: производитель должен предоставлять протоколы контроля, паспорта на партии компонентов и сертификаты соответствия. Для медицинской электроники требуется полная прослеживаемость каждого элемента — от поставщика до готовой платы. Убедитесь, что ваш контрактный сборщик имеет электронную систему управления качеством (MES), которая фиксирует все технологические параметры каждой платы.

Автоматический оптический контроль (AOI): проверка правильности установки, пайки и маркировки.
Рентгеновский контроль: для скрытых паяных соединений под BGA и QFN.
Функциональное тестирование (FCT): 100% проверка работоспособности при номинальных параметрах.
Электротермотренировка (байн-ин): прогон плат при повышенной температуре для выявления ранних отказов.

В итоге мелкосерийная сборка плат — это искусство баланса между стоимостью, сроками и качеством. Партнёрство с профессиональным контрактным производителем, который имеет опыт работы с малыми сериями, даёт вам возможность сосредоточиться на разработке и маркетинге, а не на производственных головоломках. Прозрачная коммуникация, тестовая партия перед крупным заказом и чёткий контракт с гарантийными обязательствами — три кита, на которых строится успешное сотрудничество.
