Насколько опасен литий-полимерный (LiPo) аккумулятор

Литий-полимерные аккумуляторы (LiPo)

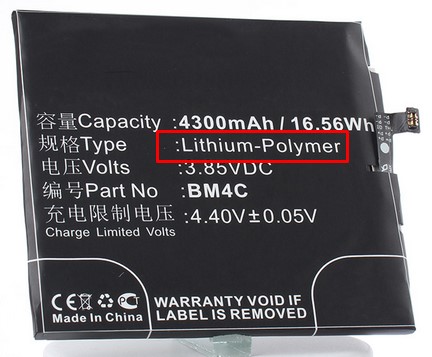

В наше время появляется все больше и больше портативной переносной аппаратуры. Это могут быть мобильные телефоны, bluetooth-колонки и различные гаджеты. Наиболее часто используемым источником энергии в этом случае является литий-полимерный аккумулятор (Li-Po).

литий полимерный аккумулятор

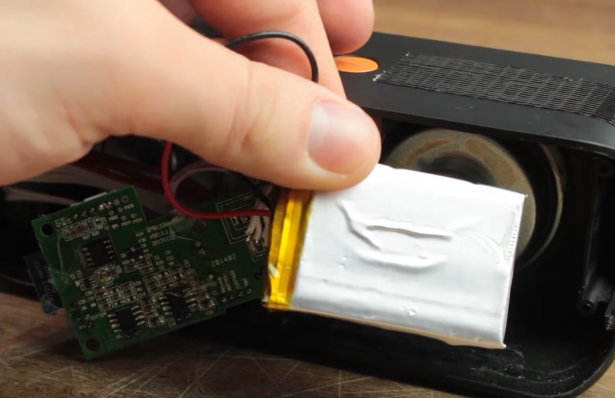

Литий полимерный аккумулятор в радиоприемнике

Такие аккумуляторные батареи имеют превосходную плотность энергии на килограмм, так называемый Вт × час /кг (Wh/kg) или на английский манер gravimetric energy density. Этот параметр показывает, как много энергии содержит аккумулятор либо конденсатор по отношению к его массе. Например, автомобили Тесла используют в своих электрокарах аккумуляторы с плотностью энергии в 254 Вт × час/кг.

Самой бешеной плотностью энергии на килограмм является элемент Уран-235. Если создать все условия для его расщепления, чем и занимаются на АЭС, то можно получить с него энергию до 24 500 000 000 Вт × час/кг! Это почти в 10 000 000 раз выше, чем у бензина. Можно сказать, что 1 кг урана даст в 10 000 000 раз больше энергии, чем 1 кг бензина, если, конечно, “разогнать” уран в ядерном реакторе.

Есть также такой параметр, как плотность энергии по отношению к объему или на английский манер volumetric density energy. Этот параметр показывает как много энергии содержит аккумулятор либо конденсатор по отношению к его объему. Выражается этот параметр, как Вт×час/литр или на английский манер Wh/L. Не забываем, что объем можно выражать также в литрах.

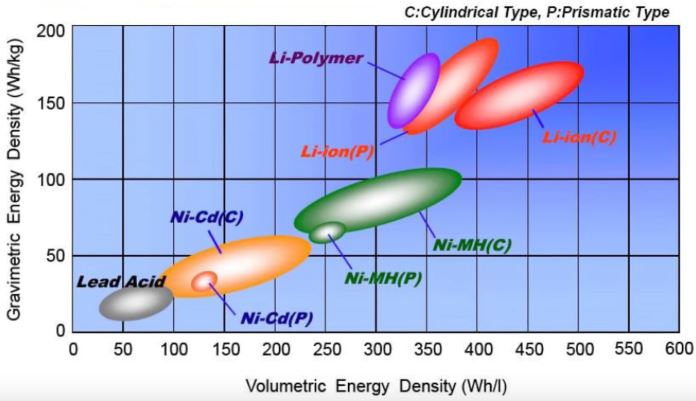

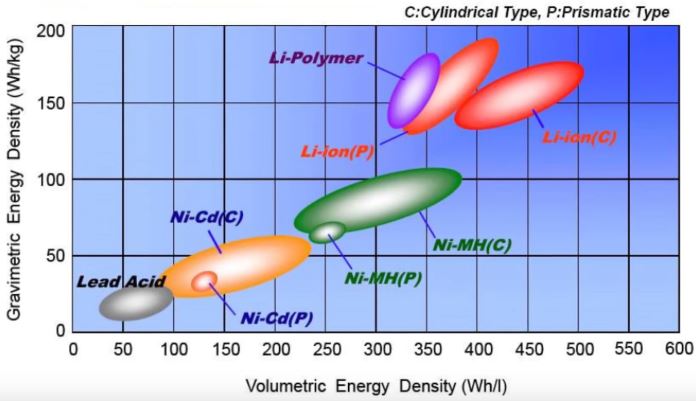

График эффективности различных типов аккумуляторов выглядит так:

эффективность аккумуляторов
График эффективности аккумуляторов различных видов

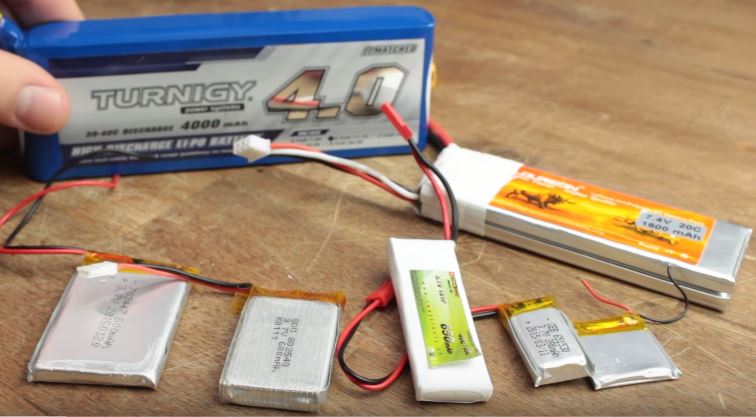

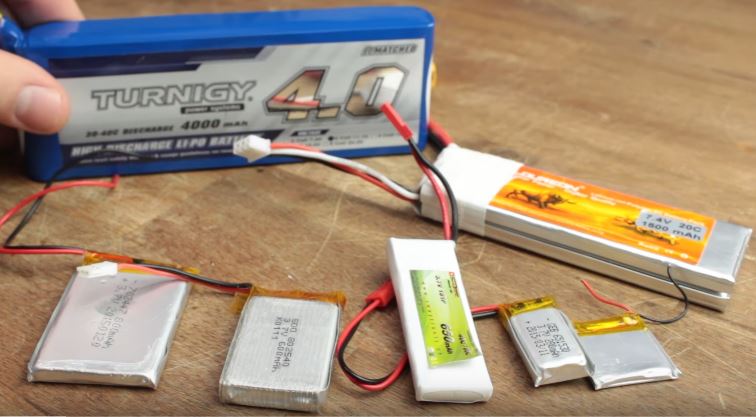

В настоящее время существуют множество литий-полимерных аккумуляторов разных форм и видов.

виды литий-полимерных аккумуляторов
Виды литий-полимерных аккумуляторов

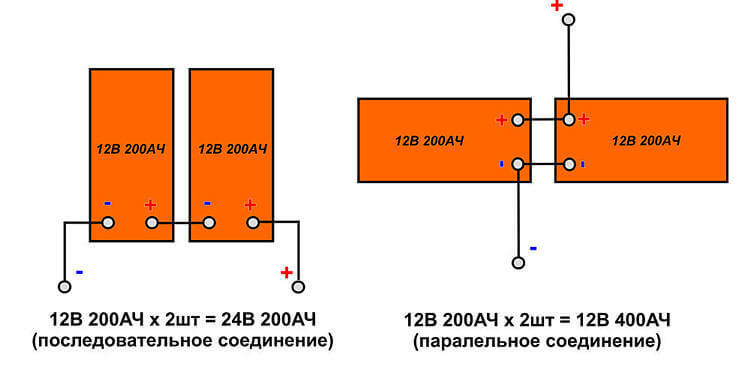

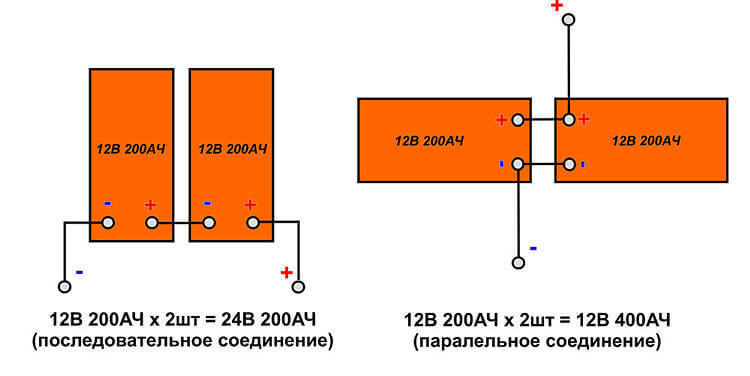

В первую очередь давайте разделим наши аккумуляторные батареи по видам. Есть одноэлементные батареи, которые выдают номинальное напряжение в 3,7 Вольт, а также есть многоэлементные батареи, которые состоят из одноэлементных. Здесь работает правило последовательного и параллельного соединения источников питания.

последовательное и параллельно соединение источников питания
Последовательное и параллельно соединение источников питания

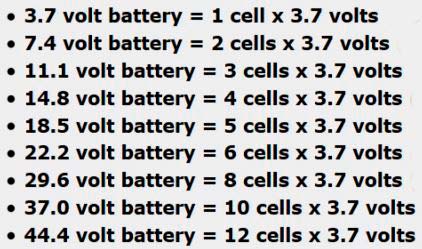

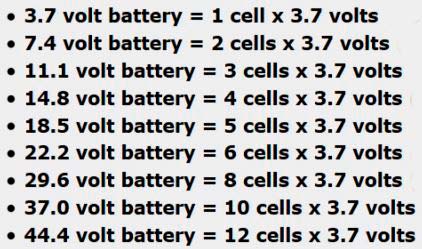

Получаем, что если соединять последовательно одноэлементные LiPo аккумуляторы, то можно увеличивать кратно их общее напряжение.

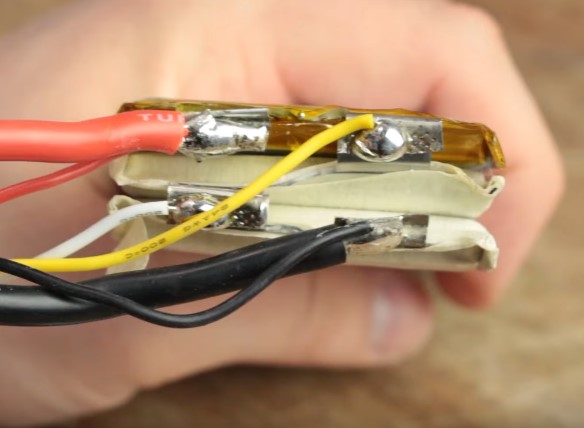

многоэлементные батареи

*cell – элемент, ячейка.

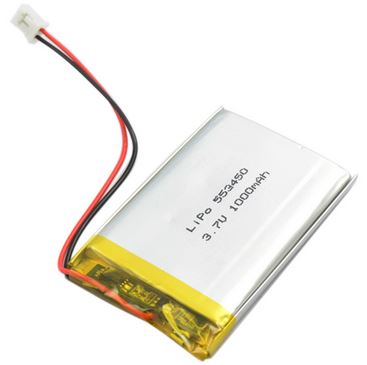

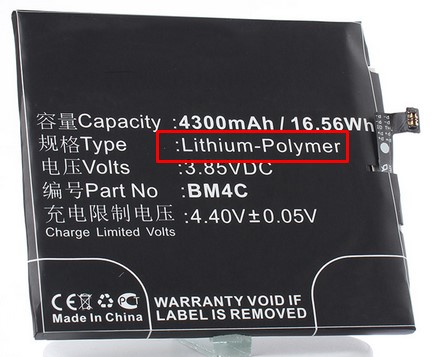

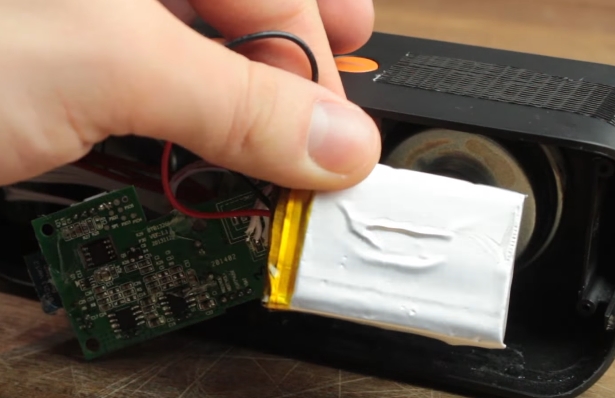

Одноэлементные аккумуляторы чаще всего можно увидеть в ваших мобильных телефонах и других гаджетах.

литий полимерный аккумуляторНасколько опасен литий-полимерный (LiPo) аккумулятор

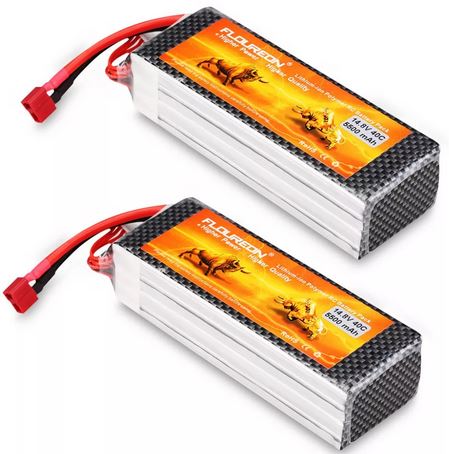

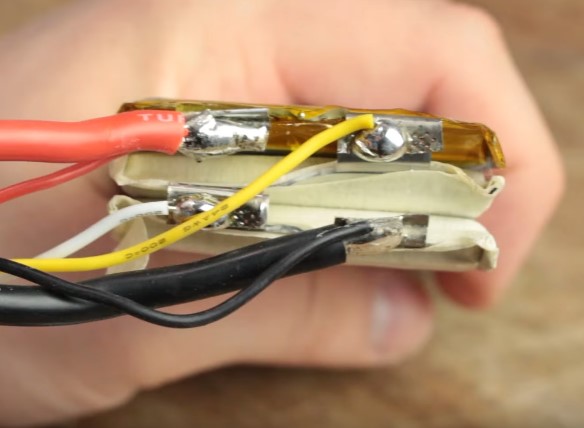

Многоэлементные аккумуляторы используются в электровелосипедах, электроскутерах и тд.

Насколько опасен литий-полимерный (LiPo) аккумулятор

Схема контроля и защиты аккумуляторной батареи

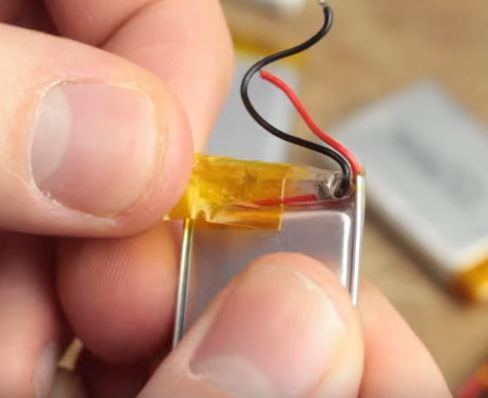

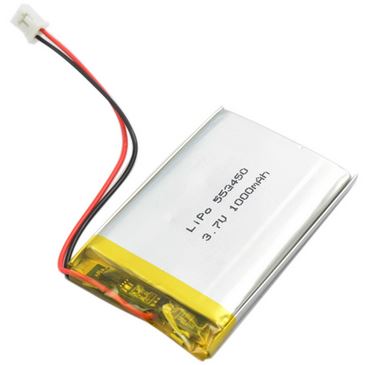

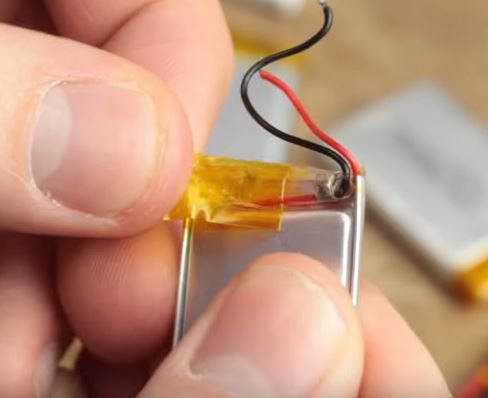

На простом одноэлементном аккумуляторе мы можем увидеть термоскотч, который закрывает контакты аккумулятора

литий полимерный аккумулятор без схемы защиты
литий полимерный аккумулятор без схемы защиты

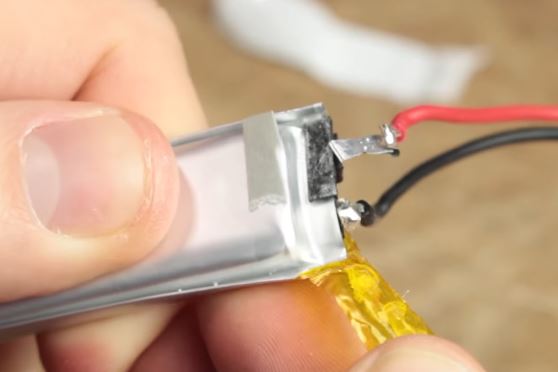

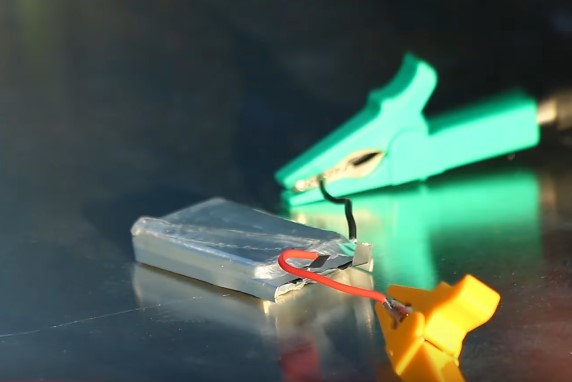

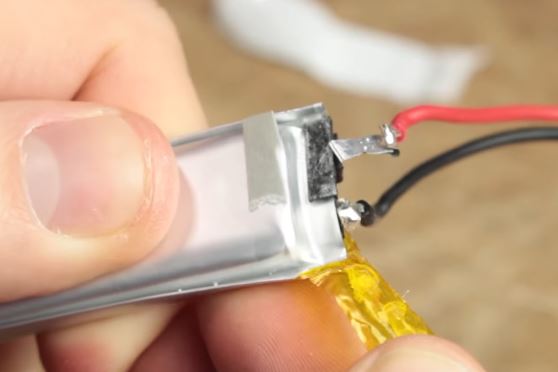

Некоторые дешевые одноэлементные аккумуляторы не имеют схемы защиты и контроля от перезаряда и разряда. Выводы в этом случае выходят прямо из батареи.

литий-полимерный аккумулятор без схемы защиты
аккумулятор без схемы контроля и защиты

Но на большинстве аккумуляторов все-таки присутствует схема защиты и контроля заряда

литий-полимерный аккумулятор со схемой защиты и контроля
аккумулятор со схемой защиты и контроля заряда

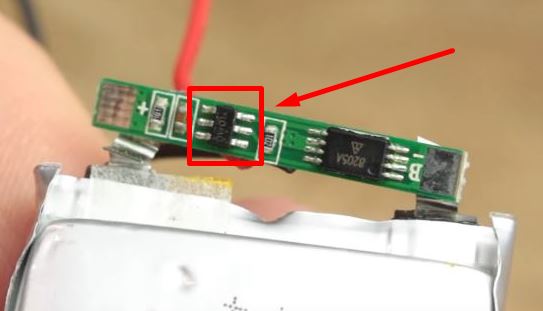

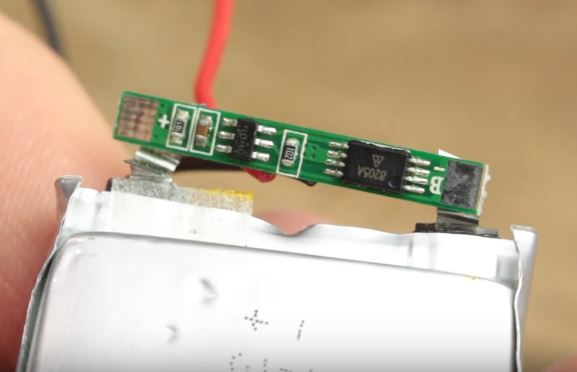

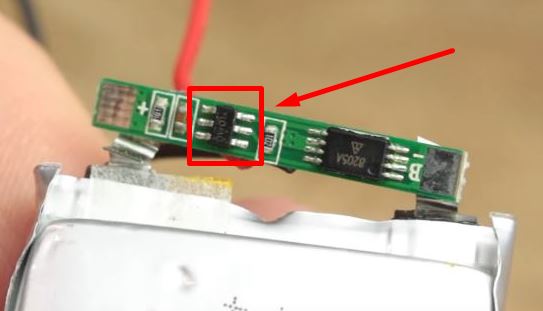

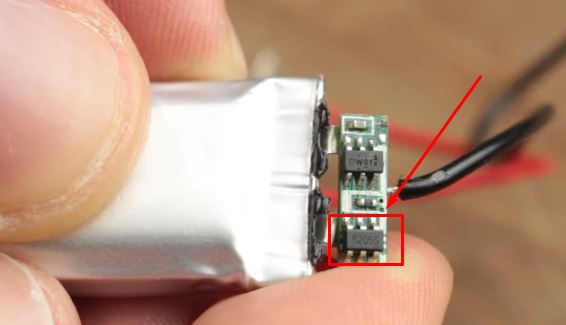

Здесь мы можем увидеть микросхему-контроллер DW01x,  которая выполняет сразу несколько функций.

контроллер заряда DW01
контроллер заряда DW01

Она разработана специально для литий-ионных/полимерных батарей и защищает их от повреждения или ухудшения срока службы из-за перезаряда, переразряда и/или сверхтока для одноэлементной литий-ионной/полимерной батареи. Более подробно ознакомится с ней можно здесь.

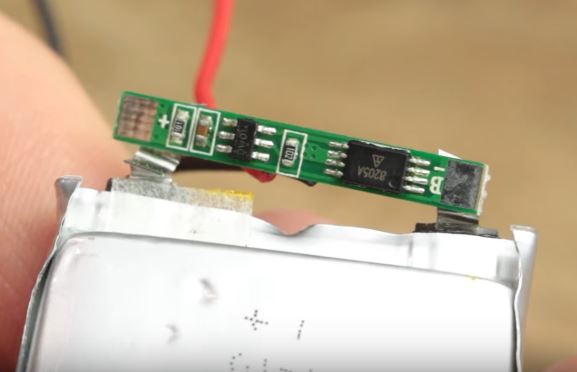

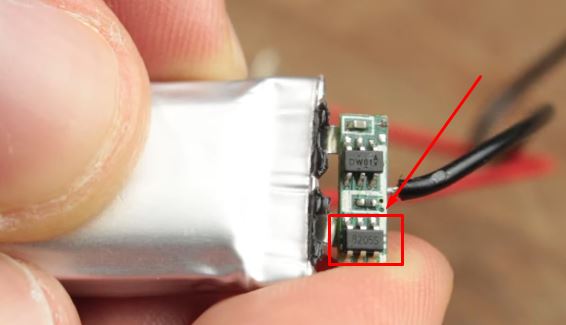

Также можно увидеть микросхему 8205

микросхема 8205 в литий-полимерный аккумулятор
микросхема 8205 в литий-полимерном аккумуляторе

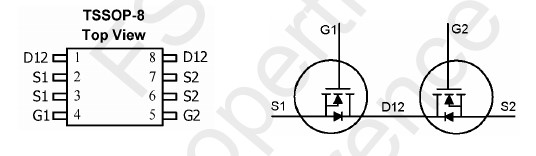

Эта микросхема является сборкой из двух N-канальных MOSFET транзисторов, которые управляются нашей DW01x.

8205 микросхема
8205 микросхема

Более подробно в даташите здесь.

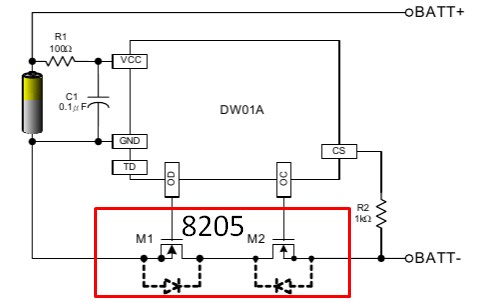

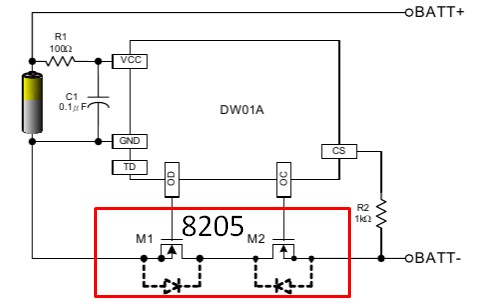

В сборе вся схема заряда на Li-Po одноэлементную батарею выглядит приблизительно вот так:

схема защиты литий-полимерный аккумулятор
схема защиты литий-полимерного аккумулятора

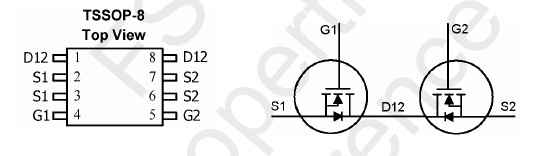

Как вы могли заметить, микросхема 8205 представлена в виде двух МОП-транзисторов.

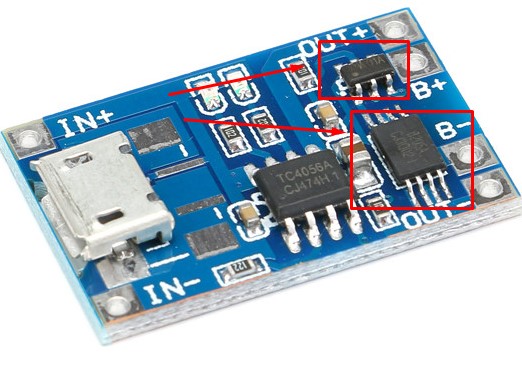

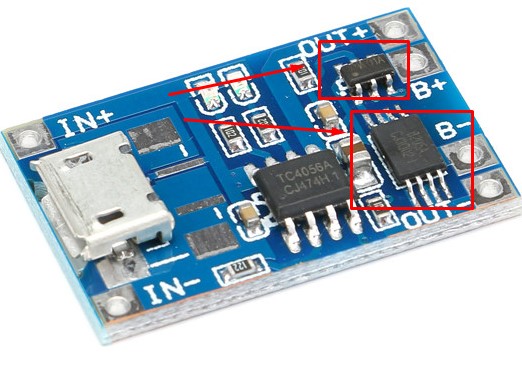

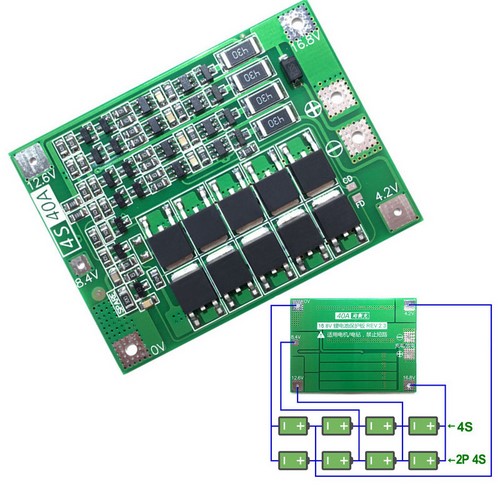

На Алиэкспрессе можно найти готовые модули для зарядки одноэлементных батарей. Здесь отчетливо видно микросхемы DW01A, 8205A, а также незнакомую нам TC4056A, которая является еще одним программируемым контроллером. Она задает ток зарядки, напряжение и тд. с источника питания. С таким модулем ваша аккумуляторная батарея без схемы защиты может спать заряжаться спокойно.

литий-полимерный аккумулятор модуль защиты и контроля заряда
модуль контроля и защиты заряда для литий-полимерных батарей

Присмотреть себе такой модуль вы можете по этой ссылке.

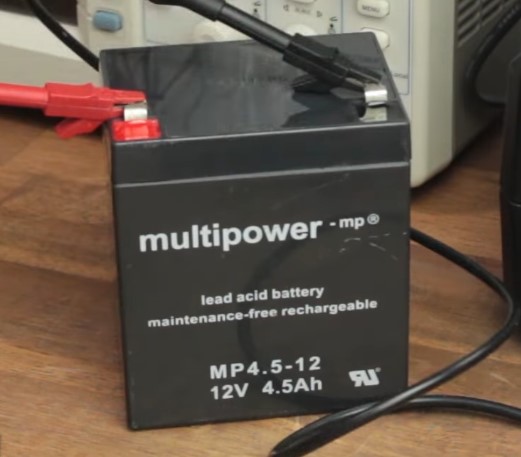

Что будет, если мы вообще уберем схему защиты и контроля? Итак, для этого нам понадобится простой кислотный аккумулятор.

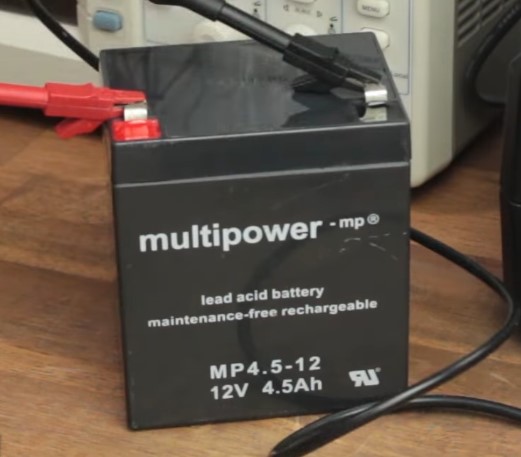

Берем вот такой аккумулятор

кислотный аккумулятор

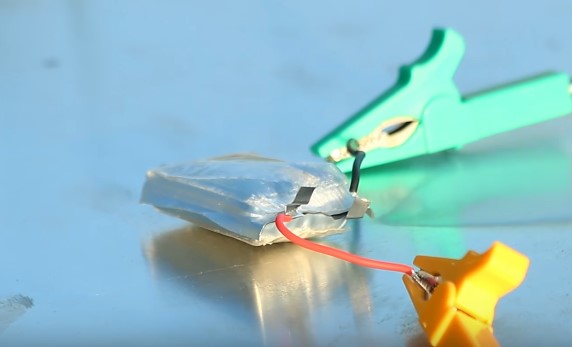

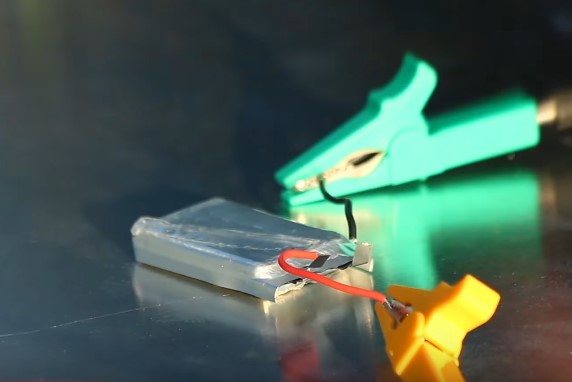

и цепляем его к нашей LiPo батарее без схемы защиты и контроля заряда, то есть напрямую к ее выводам

Насколько опасен литий-полимерный (LiPo) аккумулятор

В течение нескольких секунд батарею сначала пучит

вспученный литий-полимерный аккумулятор
вздувшаяся литий-полимерная батарея

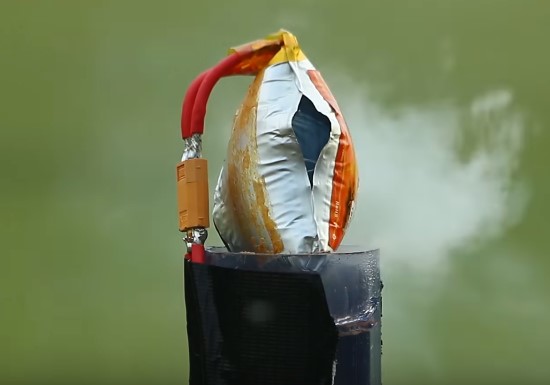

А потом она взрывается.

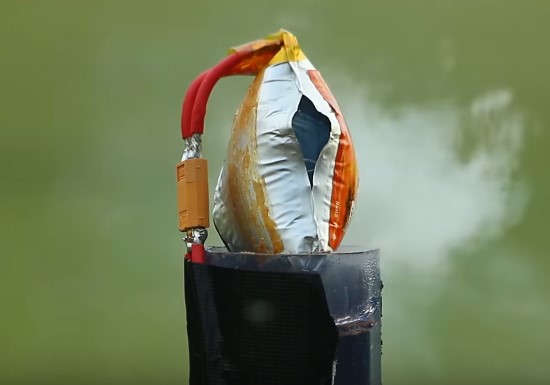

Насколько опасен литий-полимерный (LiPo) аккумулятор
взорвавшаяся литий-полимерная батарея

Поэтому, схема контроля и защиты очень важна для LiPo аккумуляторных батарей.

Параметры схемы защиты и контроля

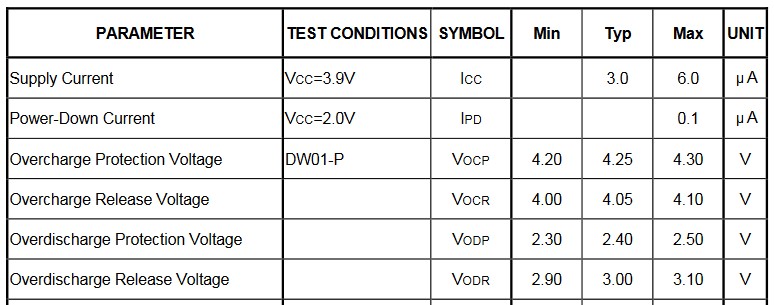

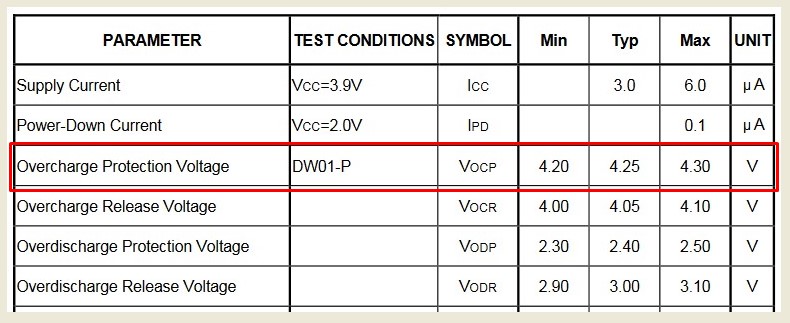

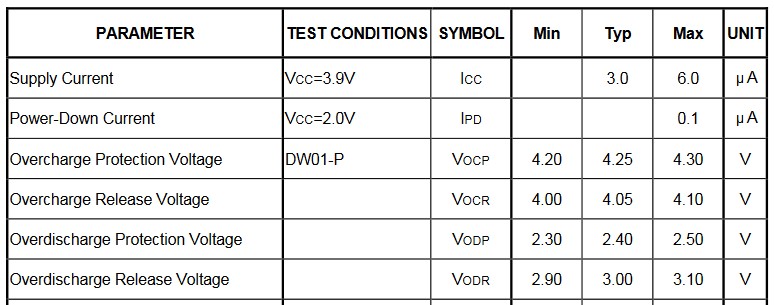

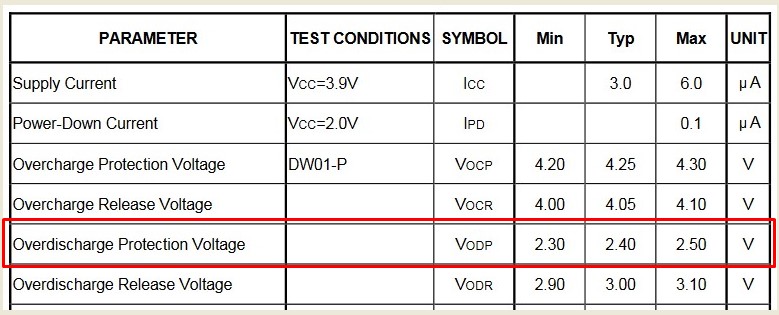

Давайте разберем некоторые параметры схемы защиты и контроля на литий-полимерную батарею на базе микросхемы DW01-P

параметры схемы защиты для литий-полимерного аккумулятора
основные параметры схемы защиты для литий-полимерного аккумулятора

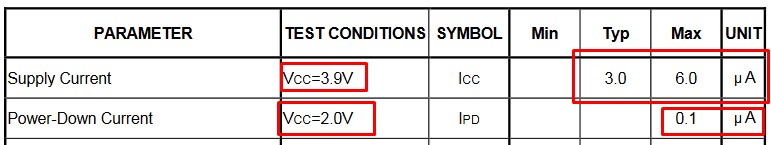

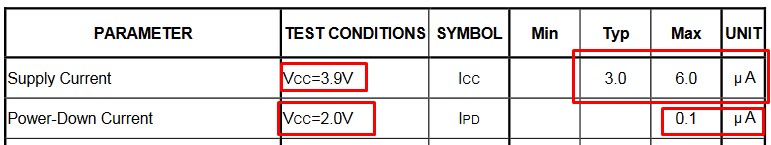

Сразу можно заметить, что если к батарее с напряжением самого элемента в 3,9 В не подключена никакая нагрузка, то схема защиты и контроля будет “кушать” 3 мкА. Это вообще копейки. Если же на элементе будет 2 В, то схема уйдет в так называемый очень экономный режим и будет кушать максимум 0,1 мкА, то есть почти ничего.

Насколько опасен литий-полимерный (LiPo) аккумулятор

Ну теперь можно перейти к более интересным параметрам.

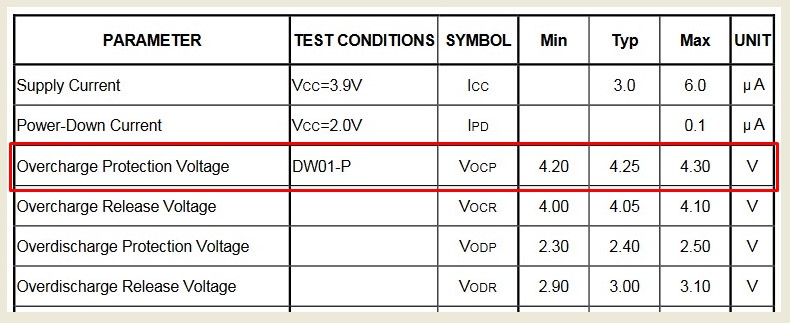

Overcharge Protection Voltage

По-русски, защита от переЗАРЯДА. В нашем случае типичное значение этого параметра составляет 4,25 В. То есть, когда наша батарея зарядится до 4,25 В, сработает защита и батарея перестанет потреблять ток.

Насколько опасен литий-полимерный (LiPo) аккумулятор

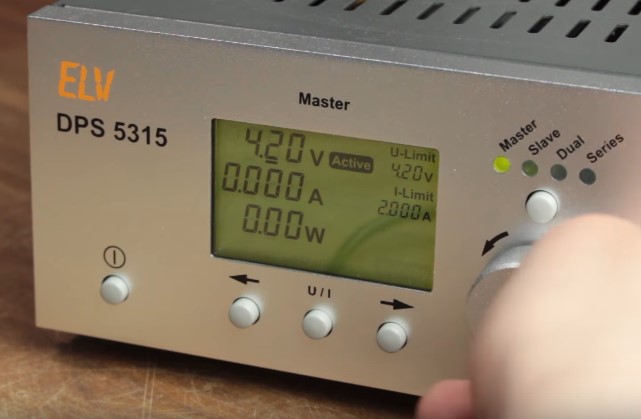

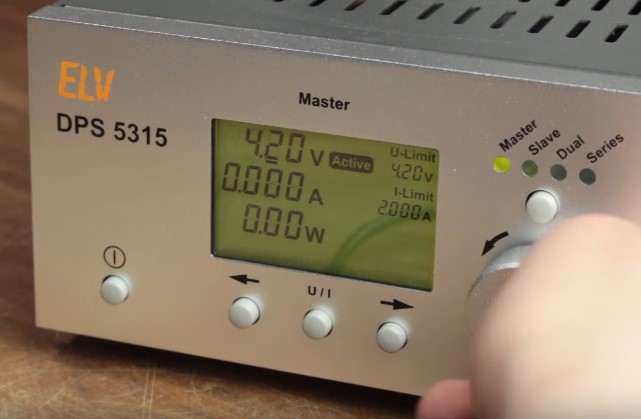

Давайте проверим это на практике. Выставляем на блоке питания значение в 4,2 Вольта Насколько опасен литий-полимерный (LiPo) аккумулятор

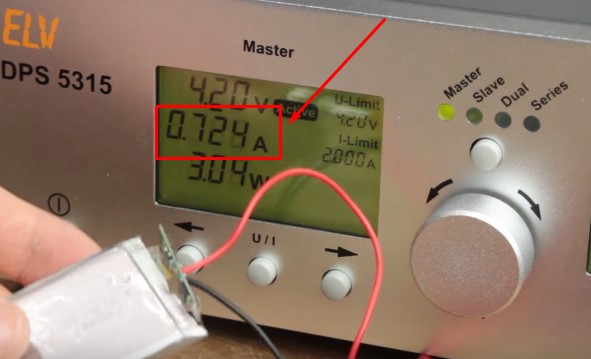

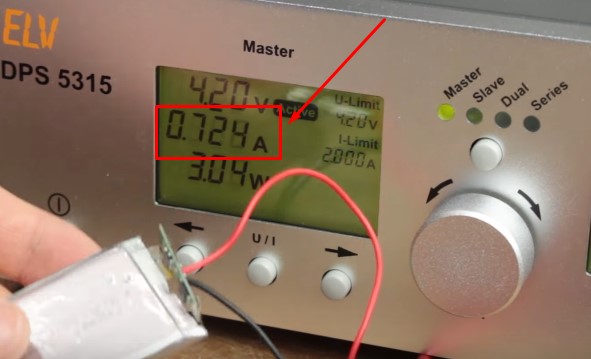

и начинаем заряжать наш аккумулятор. О том, что аккумулятор начал заряжаться, нам показывает индикация силы тока. В данный момент она равна 0,72 Ампера.

Насколько опасен литий-полимерный (LiPo) аккумулятор

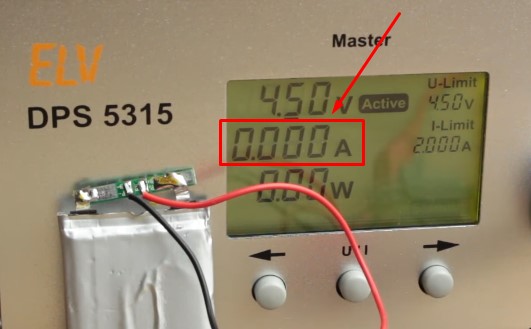

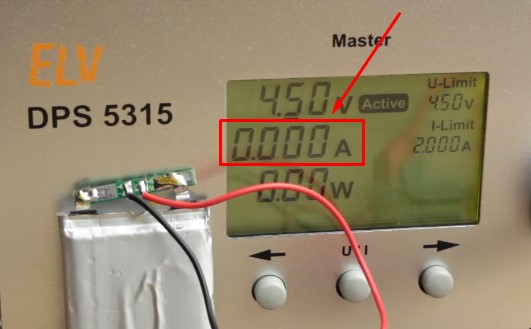

Но что случится, если мы подадим большее напряжение на батарею? Выставляем 4,5 В и смотрим на потребление силы тока аккумулятором.

Насколько опасен литий-полимерный (LiPo) аккумулятор

Как вы могли заметить, потребление сразу же упало до нуля, что говорит нам о том, что сработала защита. Напряжение, более чем 4,2 Вольта для Li-ion/Po аккумуляторов считается убийственным. В данном случае схема защиты и контроля заряда отлично справилась со своей работой.

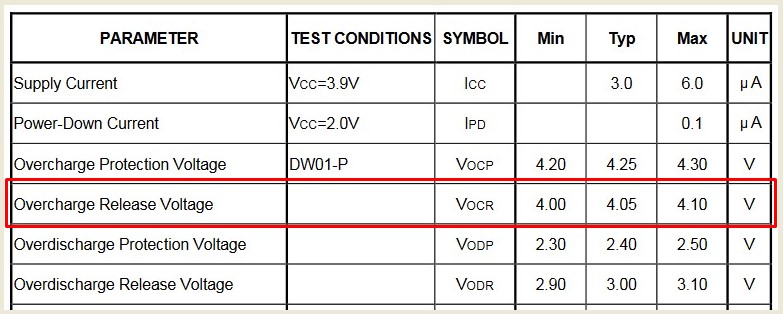

Overcharge Release Voltage

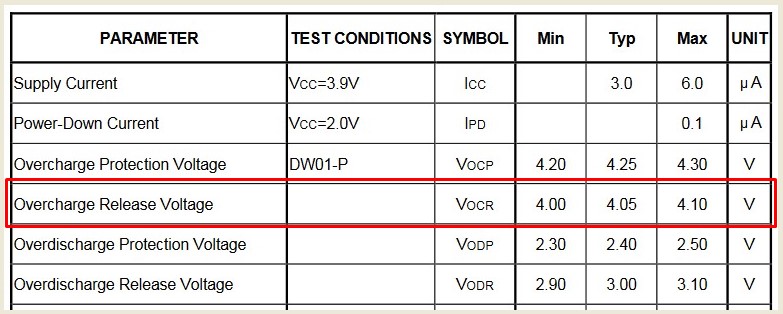

Очень интересный параметр. Итак, у нас батарея “наелась” электрического тока до 4,25 В. Схема защиты ее отключила от дальнейшего заряда, иначе она бы бабахнула, как в опыте выше. Но вот было бы неправильно, если зарядка батареи продолжалась бы после того, как напряжение на батарее просело бы, допустим, до 4,24 В. Что опять подзаряжать батарею? Опять лишний раз “дергать” ключи на мосфетах? Зачем? Поэтому, вводят так называемый гистерезис. Когда напряжение на самом элементе просядет до этого значения, то он снова начнет заряжаться.

Насколько опасен литий-полимерный (LiPo) аккумулятор

В нашем случае типичное значение составляет 4,05 В. То есть, если напряжение батареи просядет до этого уровня, схема контроля и защиты вновь продолжит заряд аккумулятора до уровня Overcharge Protection Voltage.

Overdischarge Protection Voltage

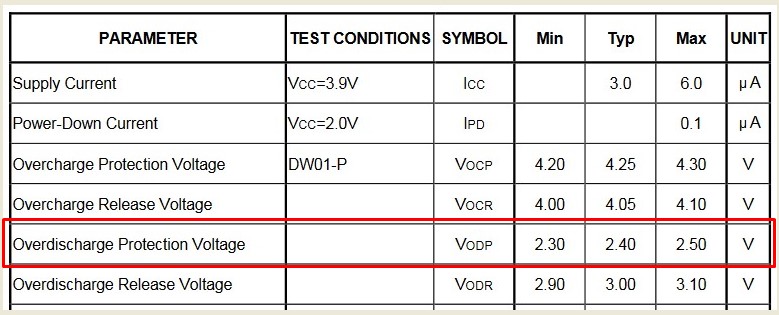

Защита от переРАЗРЯДА.

Насколько опасен литий-полимерный (LiPo) аккумулятор

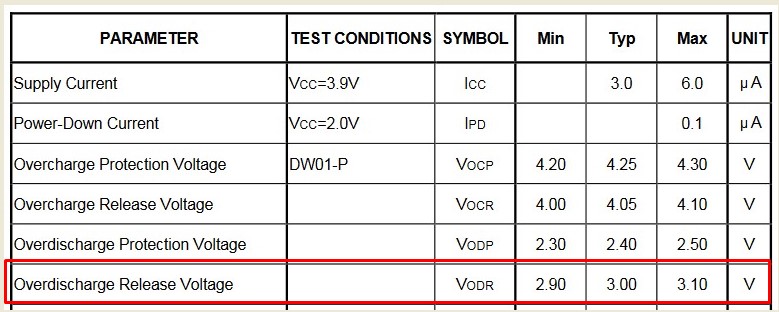

Достигнув этого значения, батарея уходит в глубокую спячку. Но почему так происходит, что она не желает заряжаться? Дело как раз в параметре Overdischarge Release Voltage (о нем ниже).

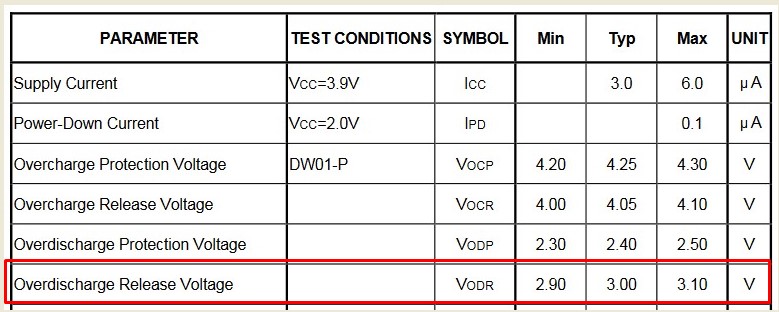

Overdischarge Release Voltage

Насколько опасен литий-полимерный (LiPo) аккумулятор

Пока разряженная батарея не достигнет этого уровня, все попытки зарядить ее тщетны, если только напрямую подать электрический ток сразу на выводы аккумулятора, хотя в этом режиме она все равно может заряжаться, но очень-очень долго. То есть в нашем случае, для того, чтобы снова можно было заряжать батарею, на элементе должно быть напряжение не менее 3 В. Если будет меньше, заряд просто не пойдет.

PS. Эх, сколько было выкинуто таких батареек на свалку человечеством! Люди думали, что батарейка полностью сдохла и отказывалась заряжаться. А всего-то надо было немного подзарядить элемент до уровня разрешения зарядки Overdischarge Release Voltage и спокойно дальше заряжать аккумулятор.

Overcurrent Protection

Ну а также есть замечательный параметр, как перегрузка по току Overcurrent Protection. В нормальном режиме микросхема DW01x постоянно контролирует ток разряда на своем выводе CS. Здесь есть два пути развития событий:

– если на ноге CS будет напряжение 150 мВ (перегруз по току), то через 10 мс батарея уйдет “спать” и полностью отключит нагрузку

– если на этой ноге будет напряжение 1,35 В (режим короткого замыкания выводов) то батарея уйдет “спать” меньше, чем за 500 мкс. То есть как только коротнули выводы, батарея мгновенно отключает нагрузку).

Для того, чтобы батарея вышла из спящего режима, надо полностью отцепить нагрузку, либо сделать так, чтобы нагрузка превышала 500 кОм.

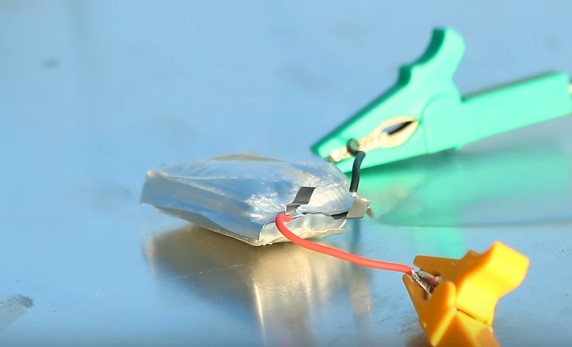

Короткое замыкание без схемы защиты и контроля

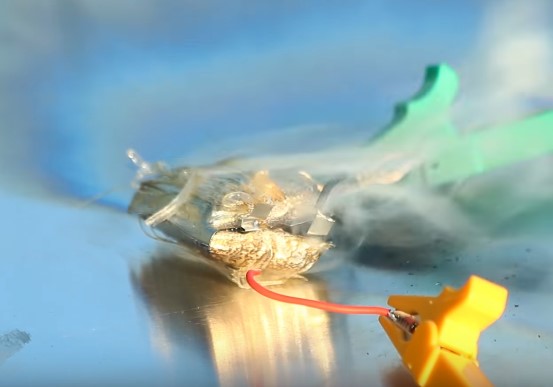

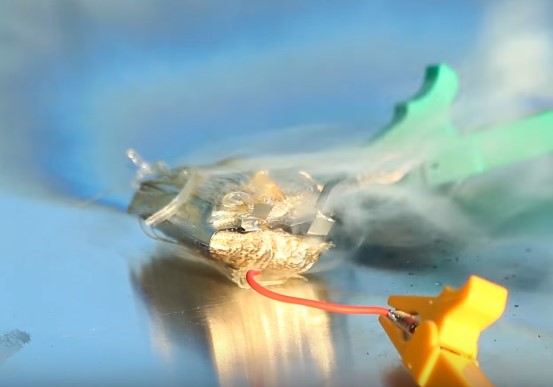

А что если устроить короткое замыкание батареи без схемы защиты и контроля? Для этого убираем эту плату и коротим выводы батареи накоротко. Через несколько секунд видим, что ее пучит и разрывает.

Насколько опасен литий-полимерный (LiPo) аккумулятор

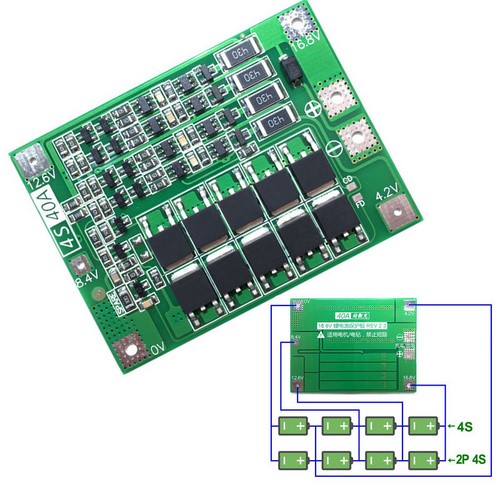

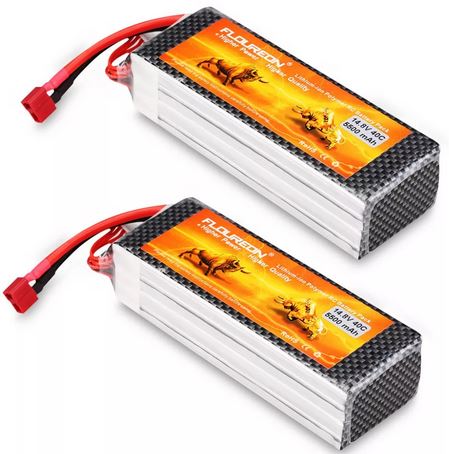

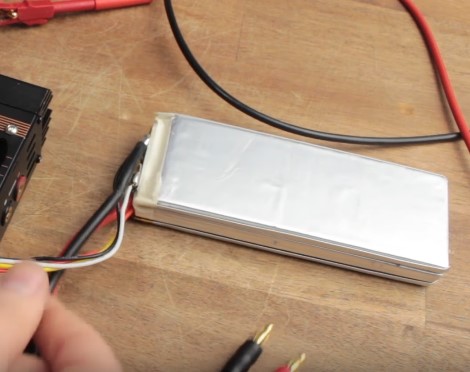

Имейте ввиду, что составные батареи не имеют встроенную схему защиты и контроля, так как в основном предназначены для силовых устройств.

Насколько опасен литий-полимерный (LiPo) аккумулятор

Насколько опасен литий-полимерный (LiPo) аккумулятор

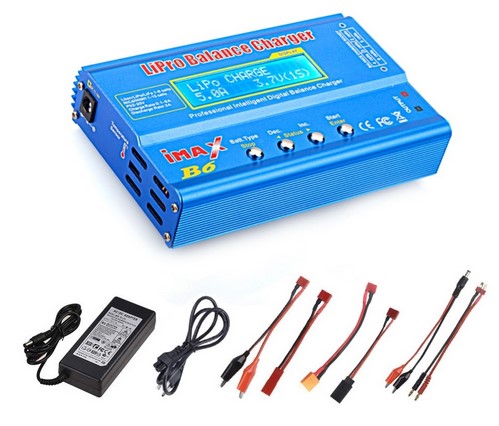

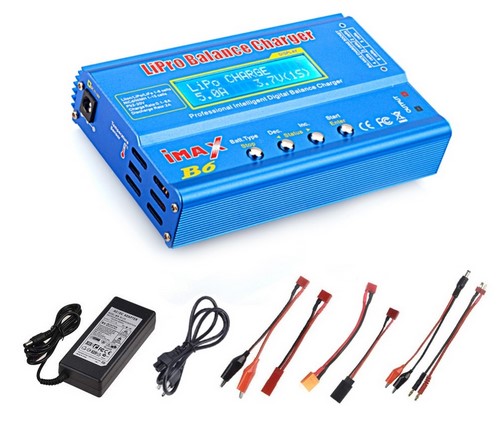

Поэтому, с ними нужно быть как можно более осторожными, не замыкать выводы и не перегружать по току, если собираетесь их использовать в своих разработках. Для них идет специальное умное зарядное устройство, которое отключает заряд при полном заряде батареи

Насколько опасен литий-полимерный (LiPo) аккумулятор

либо специальный модуль для заряда таких аккумуляторов

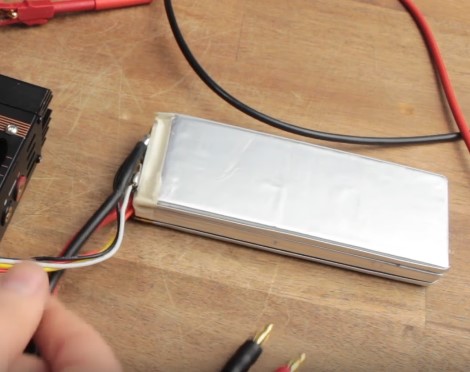

Насколько опасен литий-полимерный (LiPo) аккумулятор

Его можете посмотреть по этой ссылке.

Материал для статьи был подготовлен по видео
