Как работает электромагнитное реле

Как работает электромагнитное реле? Этот вопрос чаще всего задают себе автолюбители, так как старенькие автомобили имеют целый блок реле, который смотрится, как какой-то таинственный город с черными домиками)



Немного теории

Думаю, все уже в курсе , что поле — это не только гектары земли с пшеницей, картошкой, коноплей :-)

В нашей жизни существуют еще и другие виды полей, но  они невидимы человеческим глазом. Это может быть гравитационное, электрическое или даже магнитное поле. Давайте рассмотрим, что же из себя представляет магнитное поле?

Магнитное поле образуется вокруг кусочка магнита. Не зависимо от размеров этого кусочка, этот магнит всегда будет иметь два полюса: Северный (N — North) и Южный (S — South). Стрелки магнитного поля начинаются с Севера и заканчиваются на Юге, но они  нигде не разрываются. Даже в самом магните (доказано наукой).  Как вы знаете, Земля — это тот же самый кусочек магнита очень большого размера. Она также имеет эти два полюса, покрытые льдинами.

Но самый смак заключается в том, что проводок, по которому течет электрический ток,  вокруг себя образует то же самое магнитное поле как и простой магнит.  Буквой I отмечают направление тока, а В — это линии магнитного поля. Они представляют собой замкнутые круги.



Даже не знаю,  кто первый придумал навернуть провод пружиной и пропустить через него электрический ток, но это того стоило.

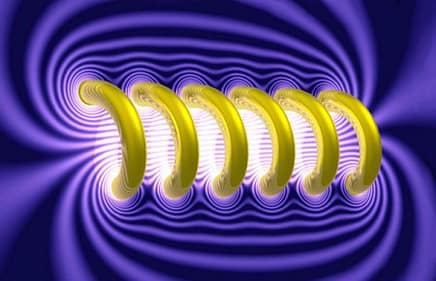

В результате этого получили нечто иное, как соленоид. Если на концы такого соленоида подать электрический ток, то он будет обладать магнитными свойствами! Правильнее было бы его назвать электромагнит. Смотрите, сколько силовых  линий образуется в соленоиде, при подаче на его концы электрического тока!

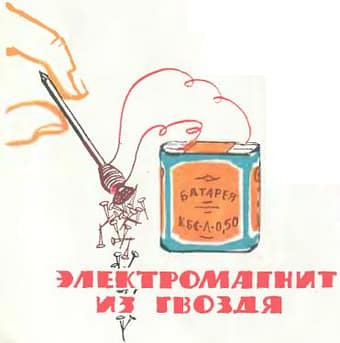

А если обмотать какую-нибудь железку этими витками и подать напряжение, то эта железяка станет электромагнитом и будет притягивать к себе металлические предметы.

К чему я все это веду? Да дело как раз в том, что этот принцип используется в очень важном электротехническом устройстве: в электромагнитном реле.  Реле (relayer — англ. сменять, заменять)  — это такое радиотехническое изделие, которое использует принцип работы электромагнитного поля.

Практические опыты

Возьмем простое электромагнитное  реле

Давайте же посмотрим, что на нем написано:



TDM ELECTRIC — видимо производитель. РЭК 78/3 — название реле. Дальше идет самое интересное. Мы видим какие то полоски и цифры.  Контакты с 1 по 9  — это и есть  комутационные контакты реле, 10 и 11 — это катушка реле.

Теперь обо всем по порядку.  Реле состоит из коммутационных контактов. Что значит словосочетание «коммутационные контакты»? Это контакты, которые осуществляют переключение. Катушка — это медный провод, намотанный на цилиндрическую железку. В результате, соленоид превращается в электромагнит, если на его концы подать напряжение.

Еще чуть ниже мы видим такие надписи, как 5А/230 В~ и 5А 24 В=. Это максимальные параметры, которые могут коммутировать контакты реле. Эти параметры желательно не превышать и брать с большим запасом. Иначе при превышении допустимых параметров контакты реле  могут обгореть, либо полностью выгореть, что в свою очередь приведет к полному выходу из строя электромагнитного реле.



Внимание! Наступает ответственный момент! Сейчас я буду рассказывать про принцип работы. Напрягите все ваши 6 чувств :-)

Когда напряжение на катушку мы НЕ подаем, то контакт 1 соединяется с 7, 2 с 8, 3 с 9

Иными словами, если достать мультиметр, то можно прозвонить контакты 1 и 7, 2 и 8, 3 и 9. Мультиметр должен показать 0 Ом.

Если же мы подаем напряжение на катушку, то группа контактов перебрасывается. В результате соединяется 4 с 7, 5 с 8, 6 с 9.

Какое же напряжение подавать на катушку? На катушке уже есть ответ. Написано 12 VDC. DC — это постоянный ток, АС — переменный. Значит, на катушку  подаем 12 Вольт постоянного тока.

С другой стороны мы видим те самые контакты. Слева-направо и сверху-вниз идет нумерация контактов:



Но как же так оно работает? Все оказывается очень просто. Давайте внимательно рассмотрим фото ниже:

При подаче на катушку напряжения, ярмо притягивается к электромагниту. На ярме находится коммутационный контакт и он движется вслед за ярмом. В результате этого, «пипочка» на коммутационном контакте  перебрасывается на нижний контакт и происходит переключение.

При пропадании напряжения на катушке, пружинка оттягивает ярмо назад и реле принимает свой первозданный вид.



Проверка электромагнитного реле

Давайте же проверим все что мы здесь написали с помощью мультиметра  и блока питания. Прозваниваем контакт 1 и 7 и смотрим, что у нас они звонятся, значит эти контакты соединены. Видно даже визуально.



Подаем напряжение на катушку  12 Вольт  с блока питания и смотрим, что у нас получилось.

В результате у нас ярмо «приклеилось» к электромагниту (катушке)  и потянула за собой комутационный контакт. Цепь 1 и 7 у нас оборвалась, но зато восстановилась цепь контактов 7 и 4. Таким образом проверяются контакты реле.

Если они подгоревшие и с налетом, то следует протереть их карандашным ластиком. Если прилично поджарились, а другого реле под рукой нет, то здесь поможет только шкурка-микронка. Но этот случай уже критический, так как наждачная бумага сдирает тонкий слой из благородного металла, которым покрыты «пипочки».

Целостность катушки реле проверяется с помощью мультиметра в режиме омметра. Для этого проверяем сопротивление катушки. Оно  зависит от самого реле. У всех  оно разное. Если сопротивления нет или оно очень маленькое  — порядка пару Ом, то значит в катушке либо обрыв, либо короткое замыкание.



На схемах электромагнитные реле обозначаются вот так:

Также контакты обозначают уже просто цифрами. В данном случае:

11 — это общий контакт

11-12 — это нормально замкнутые контакты

11-14 — нормально разомкнутые контакты



Прямоугольником обозначается сама катушка реле, а выводы катушки обозначаются буквами A1 и A2.

При подаче напряжения на катушку в данном реле у нас контакт перекинется, то есть картина будет выглядеть следующим образом:

Без подачи напряжения:

После подачи напряжения:

Глубокомысленные выводы

Плюсы реле:

  • управляемое напряжение и управляющее напряжение никак не связаны между собой. Выражаясь домашним языком — напряжение на катушке никак не связано с напряжением на контактах реле. Они гальванически развязаны, что делает реле безопасным устройством для человека  и самой аппаратуры в электро- и радиопромышленности.
  • коммутируемые токи могут достигать сотни Ампер. Такие реле уже носят название контакторы и пускатели и выглядят примерно вот так:

Они осуществляют коммутацию больших напряжений и токов, и применяются в основном в силовой электронике. Например, для запуска асинхронного двигателя и различных электроприводов.

  • большой срок службы при правильной эксплуатации. До сих пор на некоторых зарубежных станках ЧПУ стоят реле 70-ых годов, чьи коммутационные контакты выглядят почти как новые.
  • неприхотливость в работе и надежность. Реле до сих пор используются в средствах автоматического управления (САУ), так как они неприхотливы и готовы работать безотказно, хотя уже давненько разработаны твердотельные реле (ТТР), которые опережают простые электромагнитные реле по многим параметрам. Единственный минус ТТР — это их дороговизна.

Минусы реле:

  • время задержки срабатывания, в течение которого коммутационный контакт «летит» с одного контакта до другого. В очень быстродействующей аппаратуре реле не применяются.  Производители обеспечивают электротехническую промышленность различными видами реле и других устройств на их принципе.
  • щелкающий звук при переключении. Кого-то он может раздражать, особенно если реле будет очень часто срабатывать.
  • габариты даже самого маленького электромагнитного реле достаточно много занимают место на печатной плате.

Существуют также токовые реле, которое срабатывает в зависимости от того, какая сила тока течет в цепи. Есть также реле мощности, реле времени и многие другие виды реле.

Не знаете, где можно купить нужное вам электромагнитное реле?  Вот каталог, где вы найдете подходящее по параметрам реле для своих нужд ;-)
