Макетная плата

Для чего нужна макетная плата

Все люди в  мире от мала до велика знают, что перед тем, как создать что-либо , надо сначала создать макет этого «что-либо», будь это макет здания, стадиона или даже небольшого сельского туалета. В электротехнике это называют прототипом. Прототип — это работающая модель устройства. Поэтому опытные электронщики, перед тем собрать устройство по схеме в интернете, выложенной не пойми кем и не пойми зачем, должны убедиться, что  эта схема реально заработает. Поэтому, схему надо быстренько тяп-наляп собрать и убедиться в ее работоспособности, то есть собрать макет. Ну а для того, чтобы его собрать нам  то как раз и понадобится макетная плата.

Виды макетных плат

Толстый картон

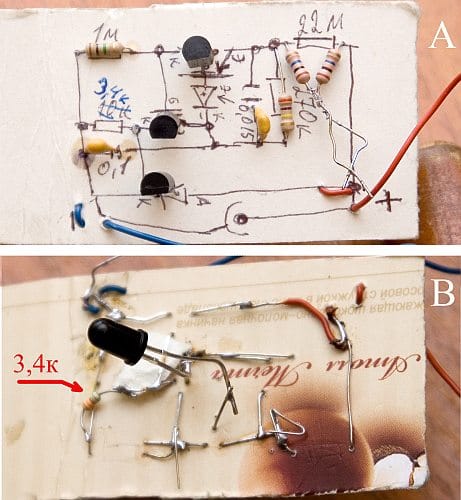

Давным-давно, когда еще вас не было даже и в планах, наши дедушки, а может быть и бабушки, мало ли :-), использовали толстый картон. Это самый быстрый и дешевый способ проверки схем. В картоне прорезались дырочки под выводы радиоэлементов и с другой стороны они соединялись с помощью проводов и других элементов, если те не влезали на лицевую сторону. Выглядело это примерно как-то так:

макетная плата картон

А — типа лицевая сторона, В — обратная сторона.

12 недорогих наборов электроники для самостоятельной сборки и пайки

Моя личная подборка конструкторов с Aliexpress "сделай сам" для пайки от простых за 153 до 2500 рублей. Дочке 5 лет - надо приучать к паяльнику))) - пусть пока хотя-бы смотрит - переходи посмотреть, один светодиодный куб чего только стоит

Все бы хорошо, но приходилось паять выводы, смотреть, чтобы ничего нигде не замкнуло, да и пока «лепишь» эту схемку можно даже ненароком растеряться :-).  Да и не красиво как-то.

Самодельные макетные платы

Эти времена я еще застал на радиокружке. Тогда мы делали макетные платы сами. Брали острый резец и нарезали квадратики на фольгированном текстолите. Далее покрывали их припоем.

самодельная макетная плата

Если надо где-то было соединить дорожки, мы просто делали перемычки между квадратиками каплей припоя. Получалось качественно и красиво. Если было лень перепаивать радиоэлементы на нормально-разведенную плату с дорожками, просто оставляли как есть и пользовались устройством.

Одноразовые макетные платы

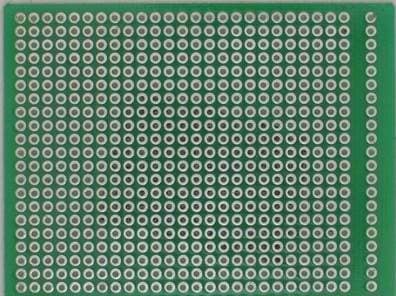

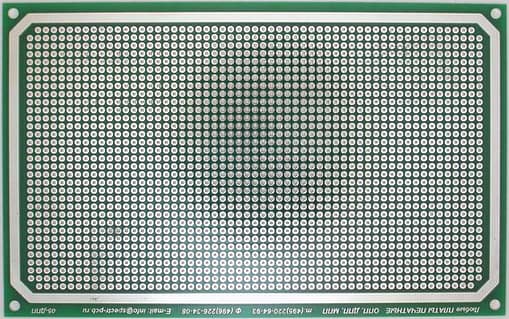

Производители все-таки это дело «чухнули», или как говорится в экономике, спрос рождает предложение. Стали появляться готовые макетные платки односторонние и даже двухсторонние  на любой размер и вкус.

одноразовая макетная плата

Макетная плата

Кстати, их можно найти на Али сразу целым набором.

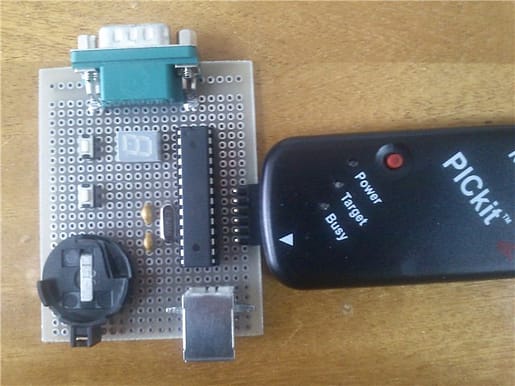

Отверстия очень удобно подобраны по размерам  выводов микросхем, а также других радиоэлементов. Поэтому очень удобно на таких макетных платах собирать и проверять радиоэлектронное устройство. Да и стоят они недорого.

макетная плата готовое устройство

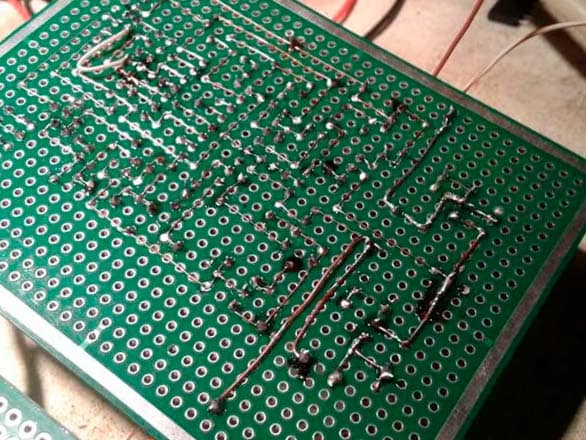

Обратная сторона таких макетных плат уже с готовыми устройствами будет выглядеть приблизительно вот так:

макетная плата готовое устройство вид взади

В чем же минусы этих макетных плат? Лучше все-таки их использовать единожды, так как при многоразовом использовании у них могут отлетать пятачки, что приведет к ее непригодности.

Беспаечные макетные платы

Прогресс шагает своим уверенным шагом по нашему миру, и вот на рынке появились беспаечные макетные платы.

макетная плата беспаечная

Стоят они чуть подороже, чем простые одноразовые макетные платы, но честно говоря, оно того стоит.

[quads id=1]

Они очень удобны в плане установки деталей, а также их связи между собой. В такие макетные платы можно вставлять провода не более, чем 0,7 мм и не менее, чем 0,4 мм в диаметре. Чтобы узнать, какие отверстия и дорожки между собой звонятся, проверяем все это дело мультиметром. Для конструирования больших схем (вдруг вы будете разрабатывать какой-нибудь блок управления адронным коллайдером) можно добавлять такие же макетные платы впритык. Для этого есть специальные ушки. Одно движение, и макетная плата станет чуток больше.

  Макетная плата

Если Вы собираете крупногабаритную схему и в ней присутствуют высокие частоты, то могут возникнуть помехи и различного рода наводки, так как все радиоэлементы обладают паразитными параметрами. Поэтому, чтобы схемка работала как полагается, общий провод соединяют с металлической пластиной сзади макетной платки. Общий провод на схеме может быть или минусом или назван  как GND, что в сокращенном английском варианте означает «земля». Кстати,  у меня макетная плата шла с этой  железной пластиной в комплекте. Я просто приклеил ее к задней части макетной платы.

 Макетная плата

Ну какая же макетная плата может быть без соединительных проводов? Соединительные провода, или джамперы (от английского — прыгать), нужны для соединения радиодеталей на самой макетной плате.

джамперы для макетной платы

Чуть позже с Алиэкспресса я купил вот такие джамперы. Они намного удобнее, чем проволочные:

гибкие джамперы для макетной платы

Здесь все просто, берем джампер и вставляем его легким движением руки

Макетная платаМакетная плата

Давайте соберем простейшую схемку включения светодиода через кнопочку на макетной плате

Макетная плата

Вот так она будет выглядеть

макетная плата сборка устройства

Выставляем на Блоке питания  5 Вольт и нажимаем на кнопочку. Светодиод загорается ярко-зеленым цветом. Значит схема работоспособная, и мы ее можем использовать по своему усмотрению.

Макетная плата

Заключение

Беспаечные макетные платы завоевывают мир. Любую схему на них можно собрать и разобрать за считанные минуты. После сборки и проверки схемы на макетной плате, можно смело приступать к ее сборке в чистом виде. Думаю, у каждого уважаемого себя электронщика должна быть такая макетная. Но имейте ввиду, схемы с большим током в цепи лучше все таки на ней не проверять, так как контакты макетные платки могут просто-напросто выгореть — закон Джоуля-Ленца. Удачи вам в разработке и конструировании радиоэлектронных устройств!

Где купить макетную плату

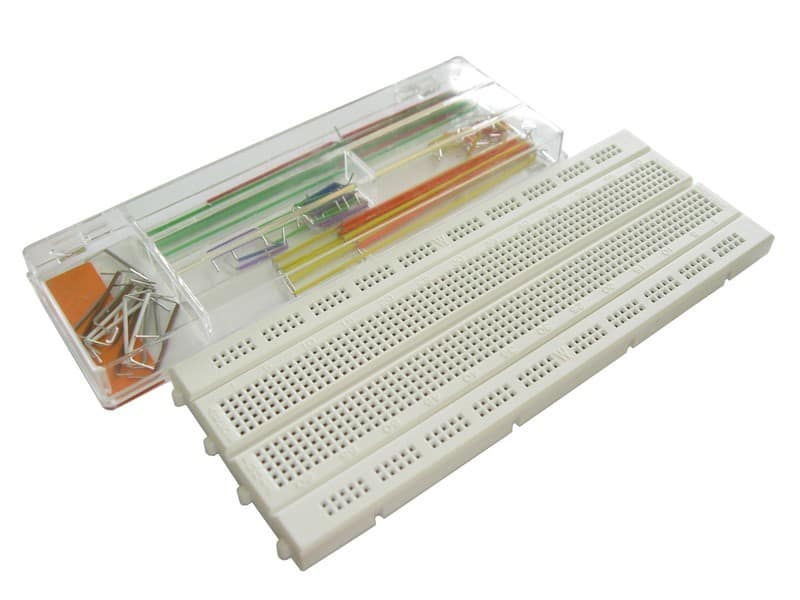

Макетную плату с гибкими джамперами  и даже с готовым блоком питания 5 Вольт можно сразу купить набором на Алиэкспрессе. Выбирайте на ваш вкус и цвет!
