Термоусадочная трубка

Что такое термоусадочная трубка

Термоусадочная трубка, а в народе просто термоусадка, представляет собой трубочку из особого материала. Если нагревать эту трубку горячим воздухом либо огнем, то она сожмется в 2-3 раза. Термоусадка не проводит электрический ток, так как является прекрасным изолятором и надежно защищает место соединения  проводов от агрессивной окружающей среды.

термоусадочная трубка



Виды термоусадочной трубки

Термоусадочные трубки бывают двух видов:

12 недорогих наборов электроники для самостоятельной сборки и пайки

Моя личная подборка конструкторов с Aliexpress "сделай сам" для пайки от простых за 153 до 2500 рублей. Дочке 5 лет - надо приучать к паяльнику))) - пусть пока хотя-бы смотрит - переходи посмотреть, один светодиодный куб чего только стоит

  1. на основе поливинилхлорида
  2. на основе полиолефина.

Из поливинилхлорида трубка гладкая и жесткая. Она применяется для жесткости крепления спаиваемых проводов. После усадки она становится дубовой:

Термоусадочная трубка

И второй вид —  из полиолефина

Термоусадочная трубка

Такой вид термоусадки на ощупь как резина. Чаще всего применяется именно он. Его очевидные плюсы:
— при нагреве уменьшает свои размеры в 2 — 2,5 раза
— не трескается и сохраняет свои эластичные свойства даже при температуре до -55 градусов
— не горючий
— выдерживает напряжение до 600 Вольт
— отлично защищает спаиваемые стыки от коррозии и других агрессивных сред
— не впитывает влагу
— разноцветная палитра добавит красоту вашим изделиям :-)

Как правильно использовать термоусадочную трубку

Выбираем трубку, которая в 2-2,5 раза больше, чем сам провод. Термоусадка должна полностью закрывать оголенные части провода, а также должна закрывать часть изоляции проводов.

термоусадочная трубка как правильно использовать

Начинаем прожаривать феном при температуре ~200 градусов, начиная с середины. Если начнем прожаривать по краям, то под ней останется воздух, который потом превратиться в пузыри на термоусадочной трубке

термоусадочная трубка нагрев

Вуаля! Вот таким образом должна выглядеть скукоженная от температуры термоусадка:

скукоженная термоусадочная трубка

А вот пример защиты соединения разъема папа-мама:

пример использования термоусадочная трубка

Как вы видите, плюсы термоусадочной трубки очевидны. Красиво, надежно и главное — безопасно!

Где купить термоусадочную трубку

Купить любой комплект термоусадочной трубки или даже любой диаметр по метражу  дешевле всего будет на Алиэкспрессе

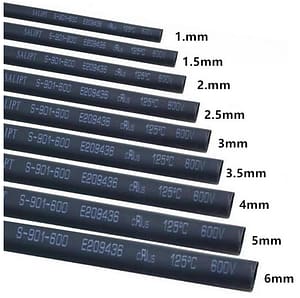

термоусадочная трубка купить

термоусадочная трубка набор

Выбирайте на ваш вкус и цвет.

Заключение

Термоусадочная трубка  — отличная замена синей изоленте. Она качественная, удобная, отлично защищает оголенные провода. А главное — красиво и эстетично. В настоящее время все чаще используется в электронике и электротехнике. На вашем рабочем столе она должна иметь место в обязательном порядке. Не поленитесь заказать себе набор термоусадочной трубки. Нисколько не пожалеете, ведь она стоит буквально копейки.
